GPS定位追蹤系統-寵物追蹤器

此項目是思為無線最新研發的GPS定位追蹤系統，使用到我司的GPS模塊GPS01、SV6500PRO高速數傳模塊、SV610Pro無線數傳模塊、Beacon600 串口無線模塊，主要是用于寵物跟蹤和定位。

優勢：帶Mesh功能，傳輸距離遠。

產品特點：

1、跟蹤

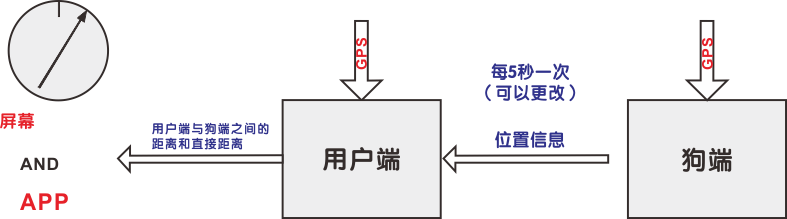

狗端處于睡眠模式以節省電量。 默認情況下，它將每5秒喚醒一次以獲取GPS數據并將GPS數據發送到用戶端。 間隔可以由用戶設置。

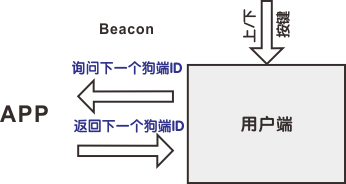

用戶可以一次跟蹤一只狗。 如果需要改變被跟蹤的狗端，用戶可以按上/下鍵。 一旦按下上/下鍵，用戶端將向APP詢問下一個狗端的ID。

用戶端只會保存一個狗端ID。 如果APP與用戶端之間的鏈接丟失，則按上/下鍵將無效。

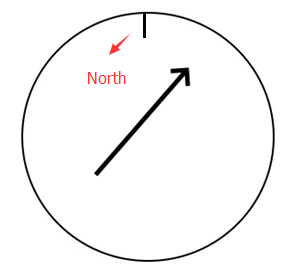

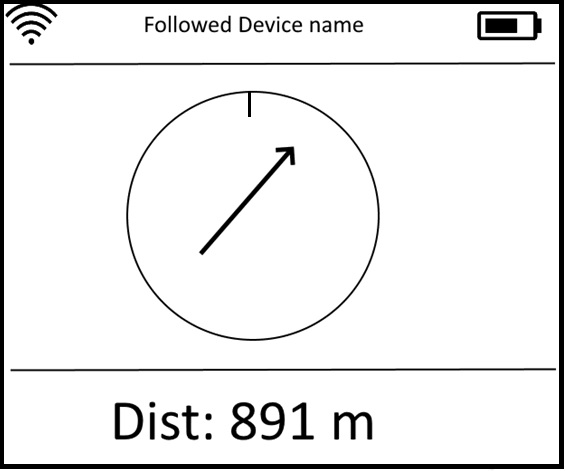

以下是顯示的示例屏幕。 箭頭有12條狗端方向。

由于GPS只能檢測到移動的方向，因此該方向就是北的增量。

2、配對

每個用戶端和狗端都有一個默認ID和組。 可以通過USB設置默認參數。

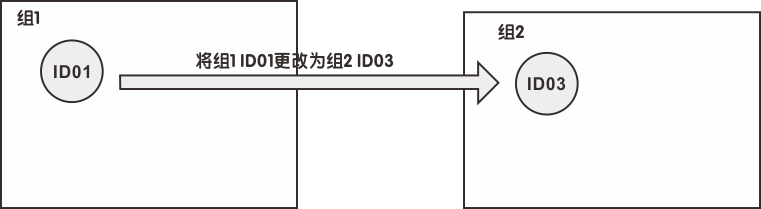

用戶可以通過下行消息中的beacon通過APP更改用戶端和狗端的組。 用戶可以通過修改組和ID來離開或輸入組。

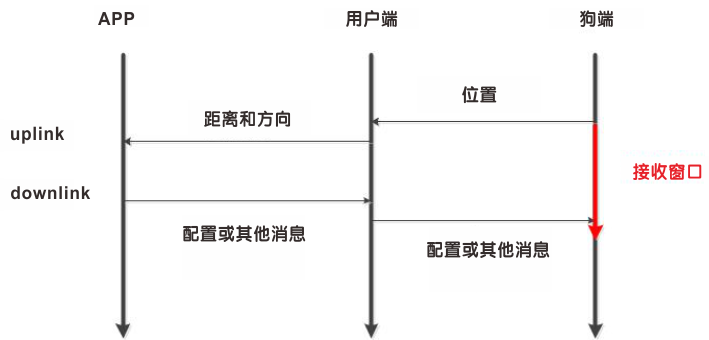

狗端將打開一個RX窗口，以接收來自APP的下行消息。 當收到上行消息時，APP應在100ms內返回下行消息。

3、中繼器

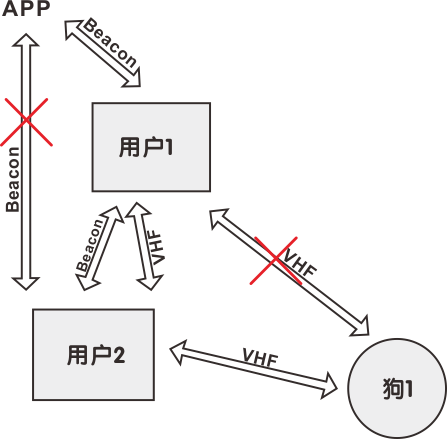

每個用戶端都可以通過VHF在其他用戶端和狗端之間重復消息。

它還將通過beacon在App與其他用戶端之間重復該消息。 它只會重復其組中的消息。

4、OTA

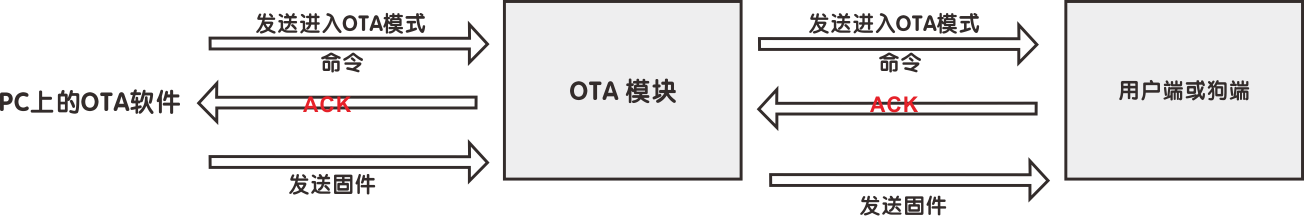

用戶可以發送OTA命令到用戶端或狗端，以通過VHF升級固件。

操作說明

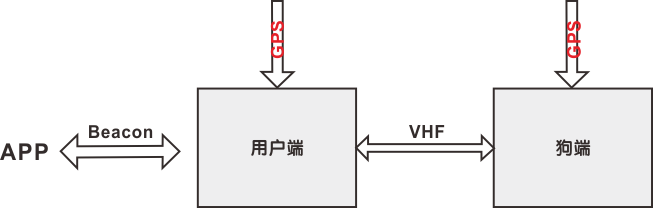

系統包括用戶端和狗端兩個部分。 狗端通過VHF將GPS數據發送到用戶端。 用戶端計算狗端與其自身之間的距離和方向。 結果將顯示在用戶端的屏幕上，并由beacon發送到APP。

硬件

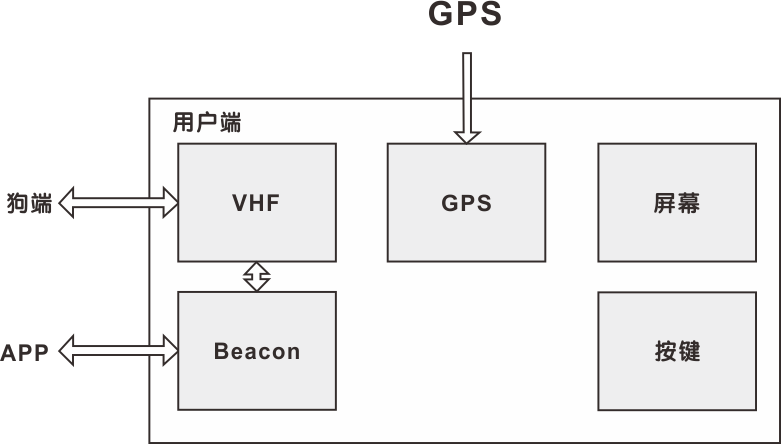

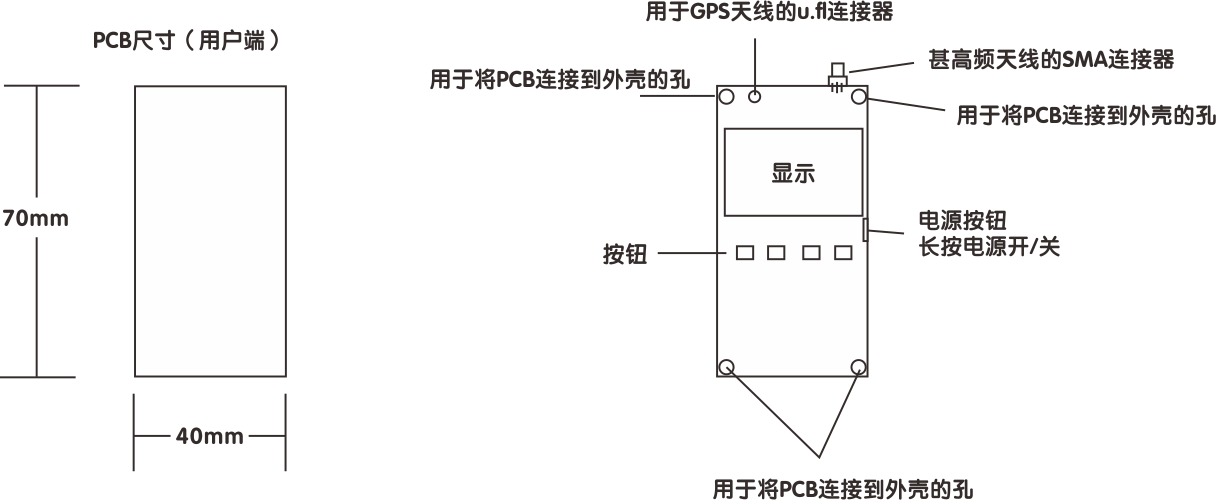

用戶端（PCB尺寸70mm * 40mm）

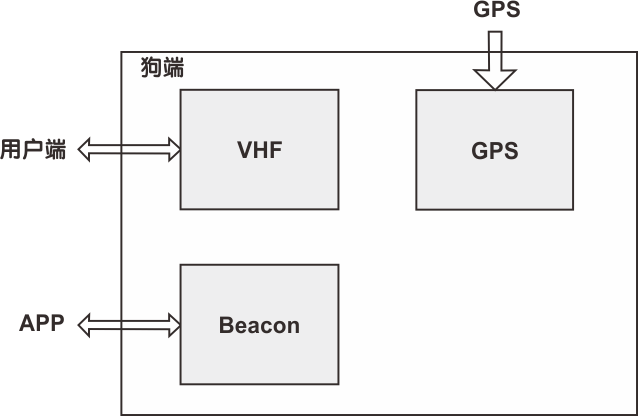

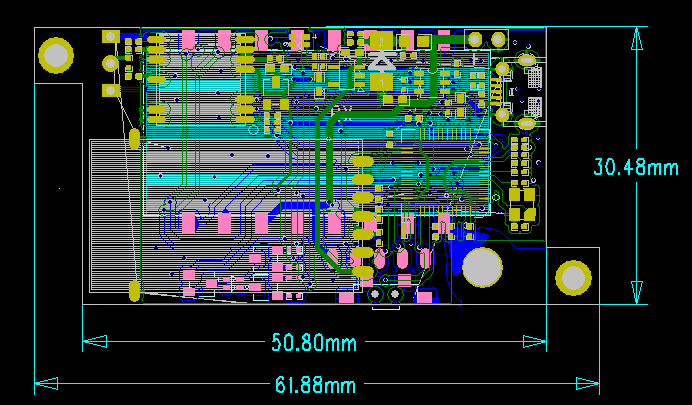

狗端（PCB尺寸30毫米* 50毫米）
