LoRaWAN網關服務器

LoRaWAN是為LoRa遠距離通信網絡設計的一套通訊協議和系統架構。一個LoRaWAN網絡架構中包含了節點、網關、樹莓派這四個部分。其中節點一般是傳感器或者開關控制，實現遠程傳感器數據采集或者開關控制應用。

LoRa網關負責收集節點數據進行封裝，轉發給LoRaWAN服務器。LoRaWAN服務器負責上下行數據包的完整性校驗。用戶服務器負責OTAA設備的入網激活，應用數據的加解密和業務邏輯處理。

節點數據最終到達用戶服務器，需經歷節點-網關-LoRaWAN服務器-用戶服務器，其中節點為嵌入式開發，節點和網關LoRa無線通訊需要硬件電路匹配。

網關需要多線程處理以支持多路無線并行通訊需求，LoRaWAN服務器和用戶服務器為網絡服務器開發。各部分要求的開發環境不同，造成了開發的困難。

LoRaWAN網關服務器優點：

LoRaWAN網關服務器為了方便用戶使用，將LoRaWAN系統架構中的網關、LoRaWAN服務器和用戶服務器集成到一起，是用戶無需深入了解LoRaWAN通訊協議和多平臺開發即可搭建LoRaWAN網絡。

思為無線提供的解決方案：

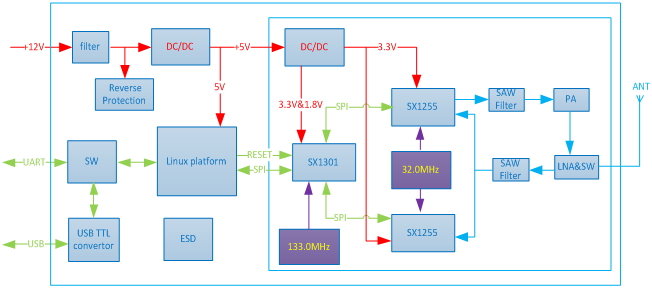

LoRaWAN網關服務器使用樹莓派作為控制系統，網關、LoRaWAN服務器和用戶服務器功能由樹莓派內的應用程序實現。

其中網關功能由網關程序實現，收集節點數據進行封裝。

LoRaWAN服務器和用戶服務器功能由服務器程序實現，負責上下行數據包的完整性校驗，OTAA設備的入網激活，應用數據的加解密和數據處理。

網關程序和服務器程序同時在樹莓派中運行，通過socket通訊。

上行數據傳輸步驟：

步驟1.節點發送數據給網關程序。

步驟2.網關程序采集數據并封裝。

步驟3.網關程序用socket發送給服務器程序。

步驟4.服務器程序收到數據，校驗無誤后解密數據。

步驟5.服務器程序輸出解密的數據到串口供用戶使用。

下行數據傳輸步驟：

步驟1.服務器程序接收串口輸入的數據。

步驟2.服務器程序加密串口輸入的數據并校驗。

步驟3.服務器程序把加密數據用socket發送給網關程序。

步驟4.網關程序下發加密數據給節點。

步驟5.節點接收到數據并處理。
