一種多頻率并行工作的無線網關方案

市面上絕大多數的無線芯片在同一時刻只能在一個頻率下工作。如需實現單個無線設備接收多個頻率信號，只能控制設備不斷切換頻率，在每個工作頻段上偵測信號。這種方式不但耗時較長，操作復雜，且由于設備處于其中一個頻率時，不能接收到另一個頻率的信號，容易造成數據丟失。

多路并行網關則利用了并聯多個無線設備的方式，實現了快速，免切換，通訊穩定的多頻率無線接收。

并行網關包括接收部分和發射部分。

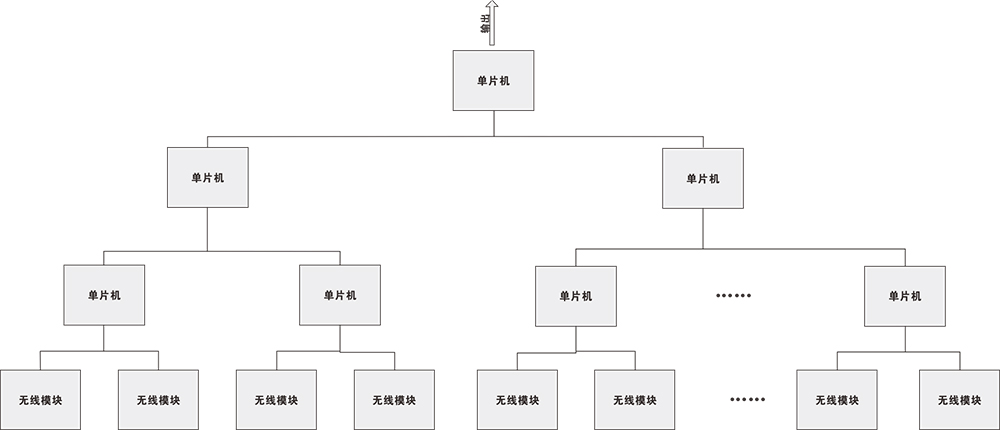

接收部分的構成方式是將多個不同頻率的無線接收模塊并聯到一起，并通過多級單片機匯總接收到的無線數據，用串口TXD輸出到外部設備，以實現多路無線并行接收。

實現方式如下：

1. 按需要的頻率通道N，準備N個無線接收模塊，并將每個模塊依次處于通道1，通道2...通道N

2. 依次將兩個無線模塊的輸出端接到一個單片機，組成第一級輸出

3. 兩路第一級單片機輸出依次接到一個第二級的單片機中

4. 當單片機采集前一級任意一路的完整數據后，輸出給后一級的單片機

5. 重復兩路前一級輸出接到后一級，直到最終輸出為1路
