基于sx1280芯片的倉庫定位系統

由于GPS在室內信號不佳，無法用于室內定位。但室內定位的需求廣泛，許多應用都需要定位室內空間中人員或者物品的位置，特別是倉庫管理。

其中TOF測距是其中一種射頻定位算法，它屬于雙向測距技術，利用數據信號在一對收發機之間往返的飛行時間來測量兩點間的距離。

測量步驟：

1.測量主機發出數據信號和接收到從機應答信號的時間間隔記為Tt

2.測量從機收到主機的數據信號和發出應答信號的時間間隔記為Tr

3.信號在這對主從機之間的單向飛行時間Tf=(Tt-Tr)/2，則兩點間的距離d=c*Tf,其中c表示電磁波傳播速度。

SX1280是semtech新推出的基于LoRa調制的2.4G可測距芯片。SX1280除常用的無線通訊功能外，還集成了TOF（time-of-flight）測距功能。

優點：

該算法已集成在芯片中，僅需簡單操作，即可得到測距結果,可供用戶快速實現室內定位。

實現方案：

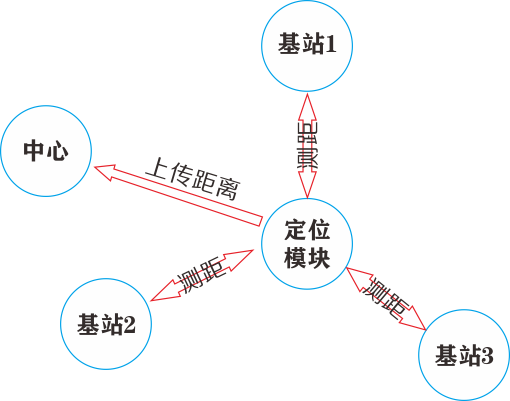

本算法最少需要5個帶有SX1280芯片的無線模塊實現。其中需要一個中心，三個基站和至少一個定位模塊。

• 中心負責接收和統計定位模塊的距離信息，并上傳給服務器。
• 三個基站作為測距中的從機，需均勻安裝在倉庫內，供定位模塊測算距離。
• 定位模塊安裝在需定位的貨物上，作為測距中的主機分別測量與三個基站的距離（測距狀態），并將這三個距離上傳到中心（通訊狀態）。

具體步驟如下：

1、定位模塊處于接收狀態

2、中心發送獲取定位信息指令給定位模塊

3、定位模塊切換到測距狀態

4、定位模塊與基站1測距，獲得距離d1

5、定位模塊與基站2測距，獲得距離d2

6、定位模塊與基站3測距，獲得距離d3

7、定位模塊切換到通訊狀態

8、定位模塊將d1，d2，d3上傳到中心

9、中心d1，d2，d3上傳給服務器。
