無線灌溉農場智能控制系統

隨著傳感器、無線數傳設備、應用方案的不斷發展和成熟，也在不斷推動著工業應用、智慧家居、智慧安防、智慧交通、智慧環保、智慧農業等行業的發展；就從智慧農業來說，從傳統的分散經營到產業化規?；陌l(fā)展，從傳統農業向生態農業的發展，從機械化向自動化方向發展；農業環節采用無線自動灌溉系統，能夠極大的提高工作效率，實現更穩定的量產。

優勢：

可以實現無人化自動管理。較低成本實現智慧農業的自動化，相比有線可以節約布線等費用。

實現方案：

（PC軟件）

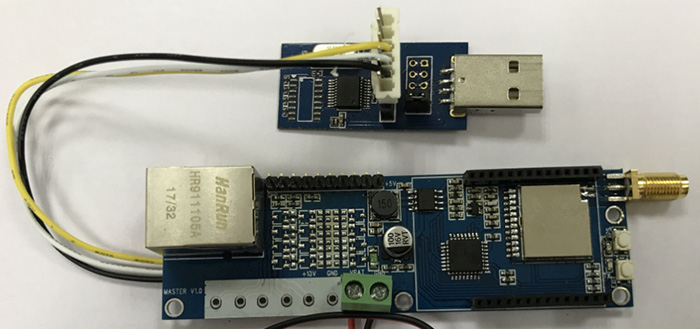

（Master Base）

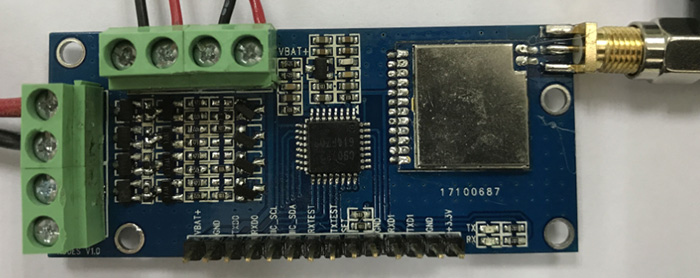

（Node）

1、概述

如上面三個圖所示，目前的演示由PC軟件、Master Base、Node三部分組成。PC和Master Base通過串口進行通信。Master 和Node通過無線進行通信。PC軟件可以設置和讀取Master Base的當前時間，還可以分別設置和讀取5組灌溉時間參數。Master Base收到設置命令的同時會通過無線設置Node的當前的時間和灌溉時間。設置完成Node的當前時間和灌溉時間后，Node會自動運行并根據設置的灌溉時間來控制H-bridge打開或關閉電磁閥。

為了方便演示，Node上電后的默認的時間為2017/11/01 10:00:00. 默認的灌溉時間如下表。如果不更改灌溉時間，1分鐘后會node就會按照這個時間表控制電磁閥的開啟和關閉。也就是每隔10s打開關閉電磁閥。打開關閉5次后，當前時間超過設置的時間，需要等到第二天才會再次打開。如果更改時間和灌溉時間后，node將會實際設置參數運行。

上表的參數對應開關時間為：

2、使用過程

• 給Master Base供電12V，上電后兩個LED同時閃爍表示開機。將Master Base USB轉接板連接到PC的USB口。
• 給Node的+VBAT—GND供電，給H-Brigde電源輸入接上18V電源， H-Brigde輸出接上電磁閥。上電后兩個LED同時閃爍表示開機。上電默認會關閉電磁閥。
• 打開PC軟件，選擇對應的COM port，點擊open打開串口。
• 點擊或可以讀取當前時間或已設置參數。
• 輸入時間,點擊可修改系統的當前時間。
• 輸入灌溉時間參數,點擊可修改灌溉時間。

當點擊set time 或 set 時，Master Base會將參數通過無線發送給Node。 Master Base的TX LED(RED)閃爍表示發射成功。如果Node接收成功，RX LED(BLUE)閃爍表示接收成功。

注意: 設置灌溉時間時，要確保所設置的5個定時時間的開啟時間點和關閉時間點不能出現重疊。例如：第一個定時時間區間為：10:01:00打開，10:05:00關閉。那么第二個定時區間的打開關閉時間必須在10:01:00之前或10:05:00之后，在以此類推。
