LoRa1268、LoRa1268F30、LoRa1268F30-Mini三款LoRa模塊的區別

2021-01-13 10:23

分享到：

LoRa1268F30-Mini是我司最新推出的一款前端LoRa模塊，它和我司的LoRa1268、LoRa1268F30模塊是屬于同一系列的產品。三款產品采用了Semtech公司的SX1268，超低接收電流（5mA），-148dBm的靈敏度。差異如下：

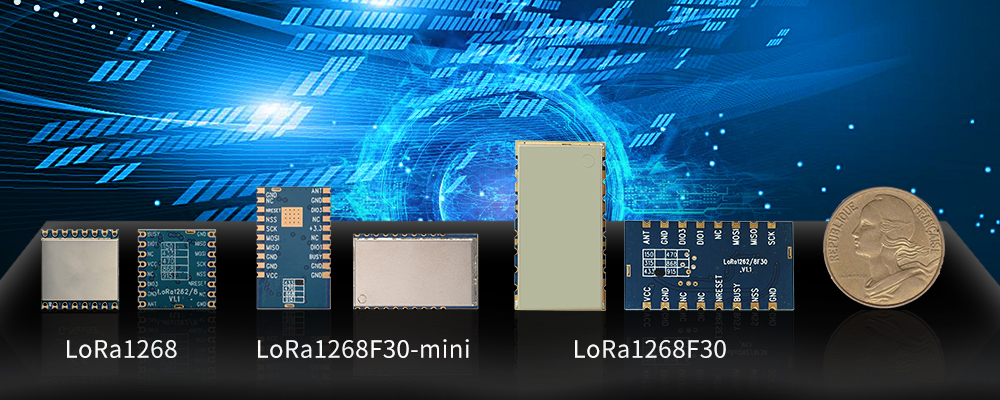

三款LoRa模塊LoRa1268、LoRa1268F30、LoRa1268F30-Mini

LoRa模塊LoRa1268F30-Mini：

LoRa1268F30-Mini是一款小體積、小電流、大功率的LoRa無線收發模塊，它內部集成了Semtech公司的SX1268芯片，內置LNA，在高靈敏度LoRa的基礎上提高了4dB。同時客戶還可以選擇增加帶通濾波器，進一步提高抗干擾能力。

LoRa1268F30-Mini的另一個特點是低電壓，無線模塊設計為30dBm@4V的輸出功率。

LoRa1268F30是一款超低接收功耗、大功率的LoRa無線收發模塊，它內部集成了Semtech公司的SX1268芯片。

LoRa1268無線收發模塊使用了Semtech的SX1268，沒有加PA和濾波器，最大22dBm輸出。

產品型號	LoRa模塊LoRa1268F30-Mini	LoRa模塊LoRa1268F30	LoRa模塊LoRa1268
電壓范圍（V）	3~4.2V 1.8~3.5V	3~6.5V	1.8~3.7V
頻率范圍	410~450 MHz	410~450MHz@433頻段 470~ 5100MHz@490頻段	410~450MHz@433頻段 470~ 5100MHz@490頻段
頻率范圍	接收可以選擇增加帶通濾波器，進一步提高抗干擾能力
調制模式	LoRa	LoRa	LoRa
晶振	10ppm 工業級晶振/TCXO	10ppm 工業級晶振/TCXO	10ppm 工業級晶振/TCXO
靈敏度	-152dBm@LoRa	-148dBm@LoRa	-148dBm@LoRa
最大輸出功率	30dBm	33dBm	22dBm
接收功耗	< 11mA	< 5mA	< 5mA
數據接口	SPI	SPI	SPI
傳輸距離	最遠可達10km	最遠可達12km	最遠可達5km
體積（長寬厚度）	26.3215.952.7(mm)	38204(mm)	16162.1(mm)
