2.4g無線模塊原理圖解析

在我們選購選擇2.4G無線模塊的方法時，想要更清楚的了解2.4g無線模塊的性能原理，最好的辦法就是查看模塊的內部原理圖，它可以幫助我們更快且更清楚的了解到模塊的性能原理?？紤]有很多用戶或者剛進入物聯網的小伙伴們對內部原理圖不是非常了解，今天思為無線以RF2401F27無線模塊為例，給大家講解一下2.4g無線模塊的內部原理圖是怎么去解析的。

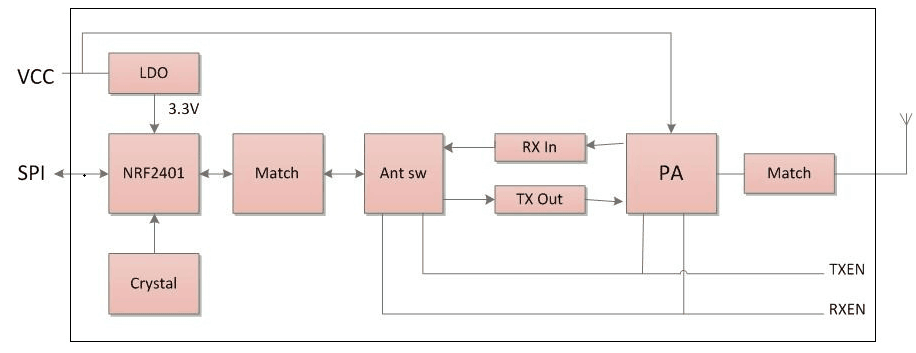

（RF2401F27無線模塊內部原理圖）

第一步：我們得先了解RF2401F27 2.4g無線模塊都是有那些電路部件組成的：

LDO：降壓電路，功能是輸入限定范圍內  輸出穩定的電壓值 給各電路供電。

NRF2401：核心芯片，整個RF2401F27無線模塊的最重要IC芯片。

Crystal：晶振，主要功能是產生頻率。

Match：匹配電路

PA：我們常說的功率放大器，之前有寫過如何放大無線模塊的功率，這個PA就是其中 之一的途徑。

Ant sw：天線開關

RX in：接收電路

TX Out：發射電路

TXEN、RXEN：使能腳，用于控制Ant sw（天線開關）

VCC：電源輸入

SPI：電平接口

如圖所示，當NRF2401芯片輸出信號時，首先經過發射匹配電路后到電路天線開關，然后經過PA放大電路放大信號，最后經過天線匹配電路輸出到天線，由天線輻射出去，這就是RF2401F27無線模塊一個完整的發射流程。

發射流程：由于RF2401F27無線模塊接收信號時是不需要通過PA功率放大器，所以當信號由天線接收后首先經過天線的匹配電路，然后走RX In接收電路到Ant sw天線開關，最后進過Match匹配電路進入NRF2401芯片中。

今天的2.4g無線模塊原理圖就解析到這了，您是否明白這個原理圖的解析流程呢? 如果您還有什么不明白的地方或者需要了解其他問題，歡迎隨時聯系思為無線。
