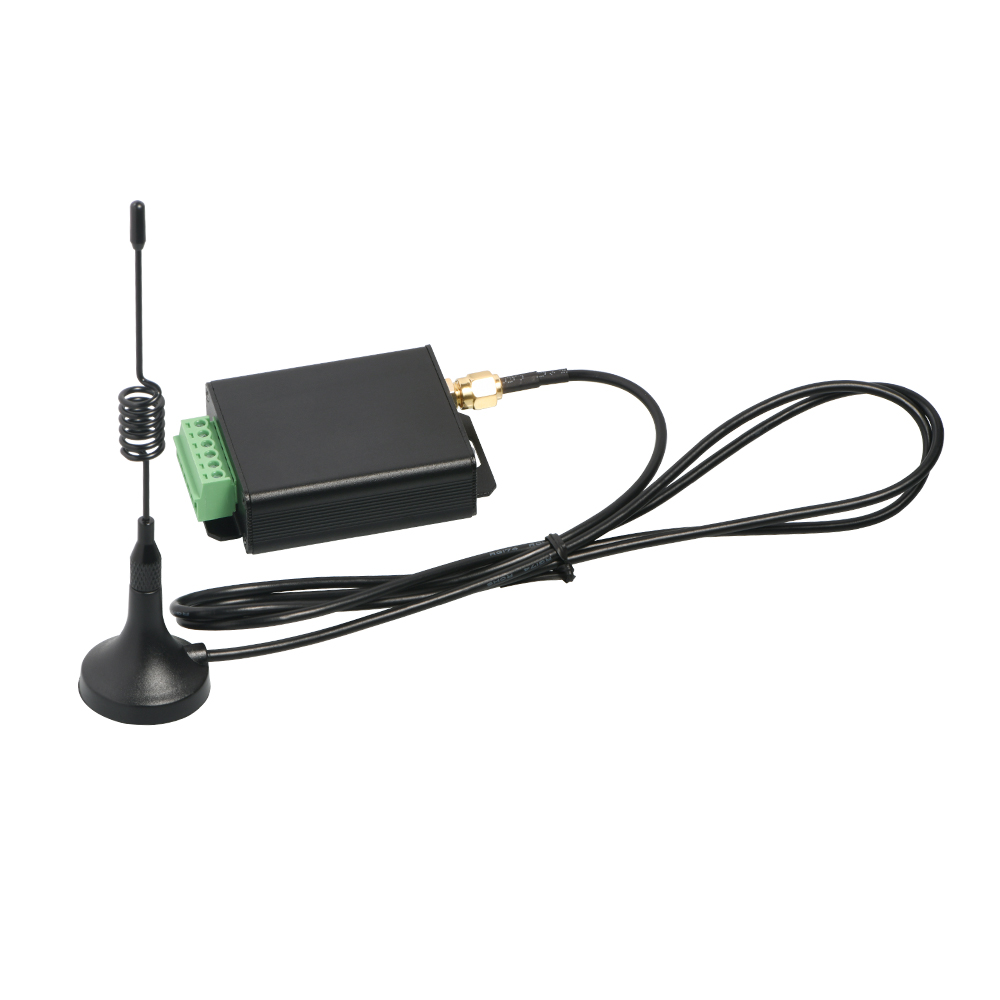

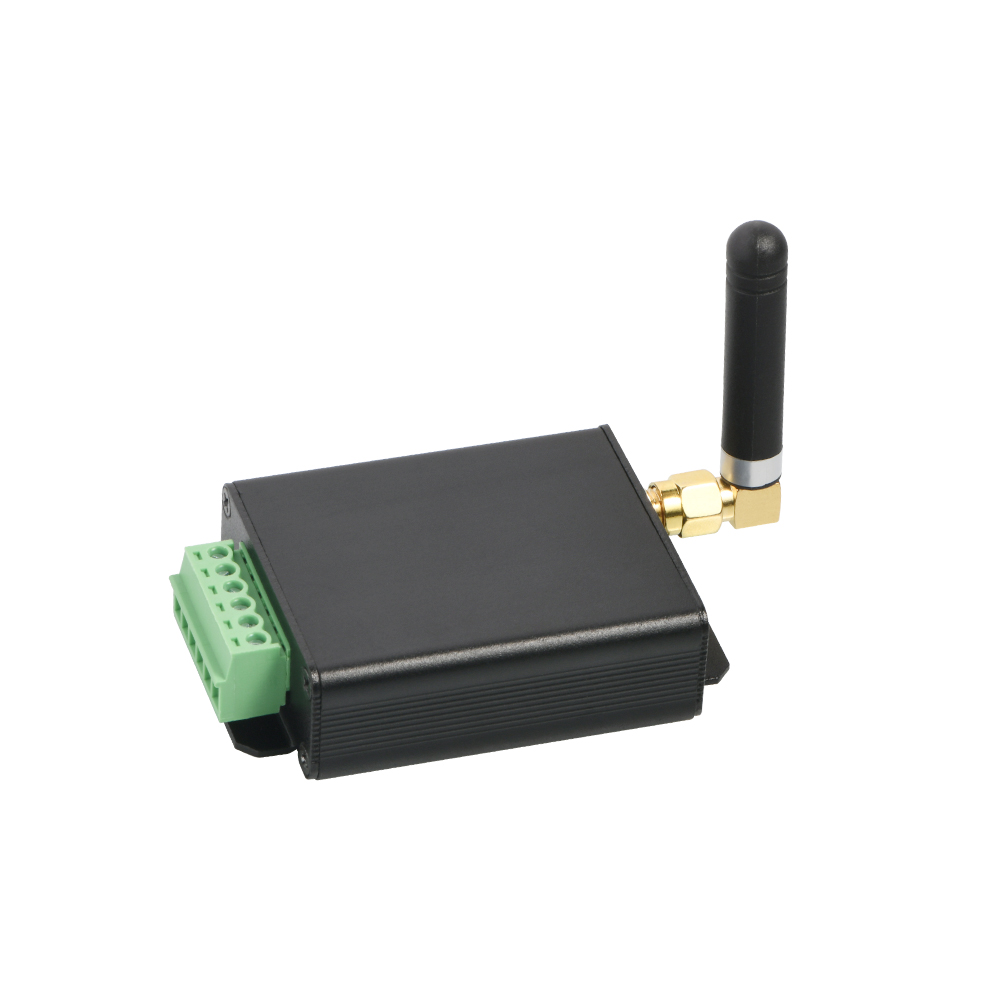

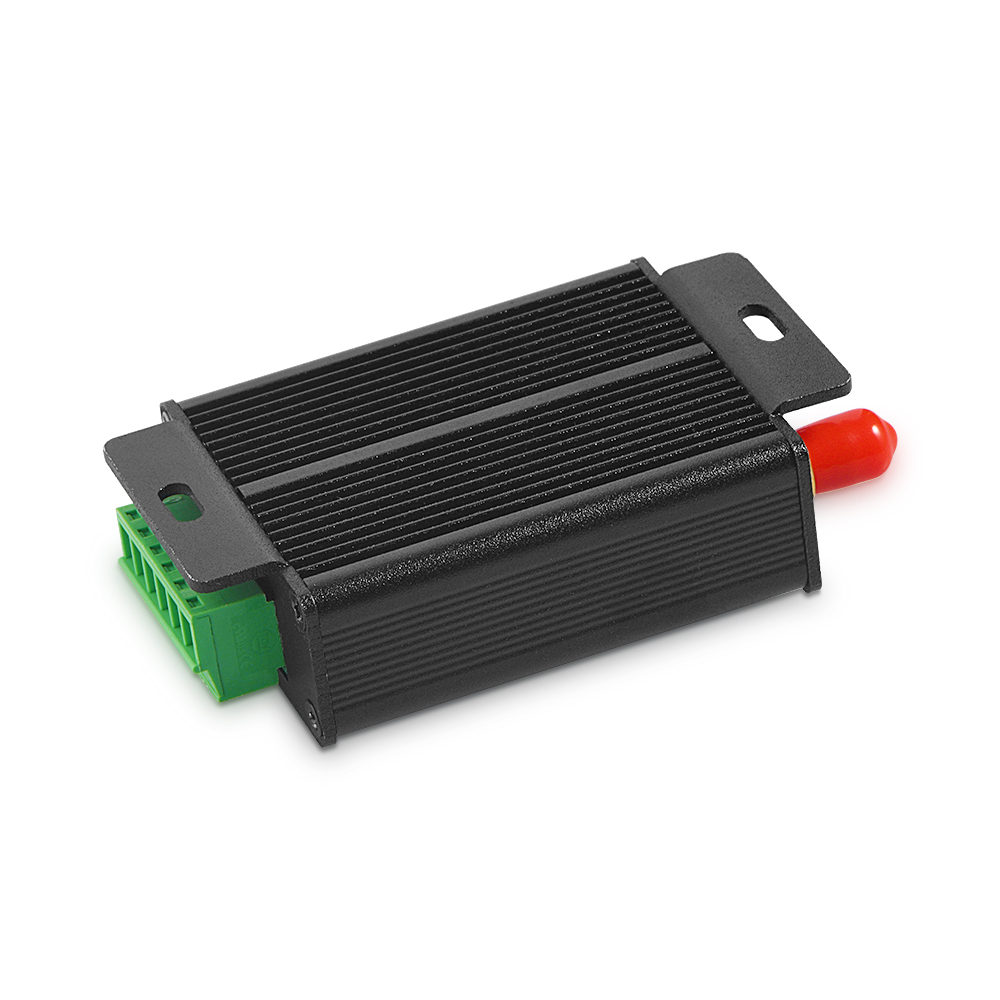

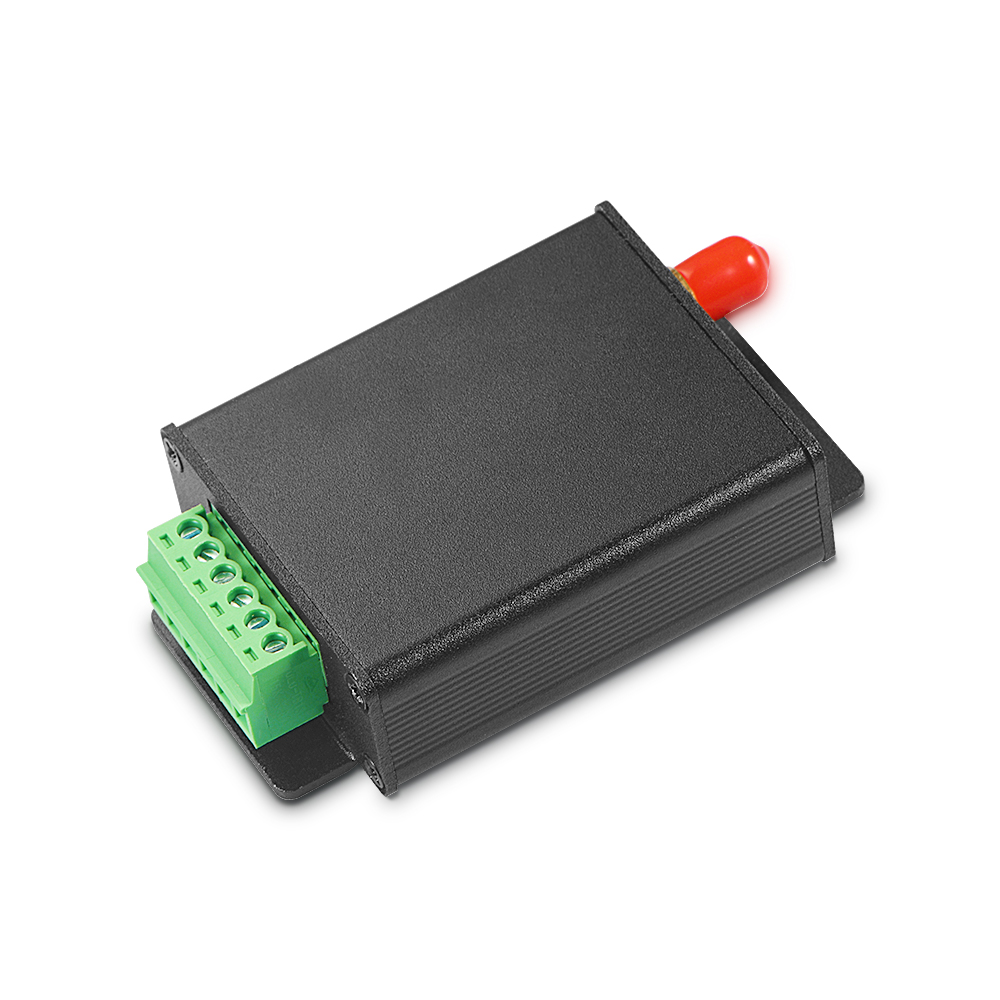

LoRa6100DZ：1W 嵌入式大功率抗干擾 MESH自組網 LoRa無線數傳電臺

LoRa6100DZ基于Semtech公司的 SX127X 芯片而研發的無線數傳電臺，采用了先進的LoRa擴頻調制跳頻技術，高效的接收靈敏度，使得其穿透能力和通信距離都遠超當下通用的 FSK 和 GFSK 產品，并具有更強的抗干擾性。模塊設計為1W/500mW 的輸出功率，有 TTL/RS232/RS485三種電平可選，在無線遠程傳輸控制等行業得以廣泛地應用。

聯系我們

規格書&附件下載

產品規格書：LoRa6100DZ 1W 串口Lora無線組網模塊V1.2.pdf

PC軟件：LORAPRO_V30.rar

其它附件：USB_PC驅動.rar

其它附件：串口小助手.rar

性能參數

特點&應用

典型應用電路

引腳定義

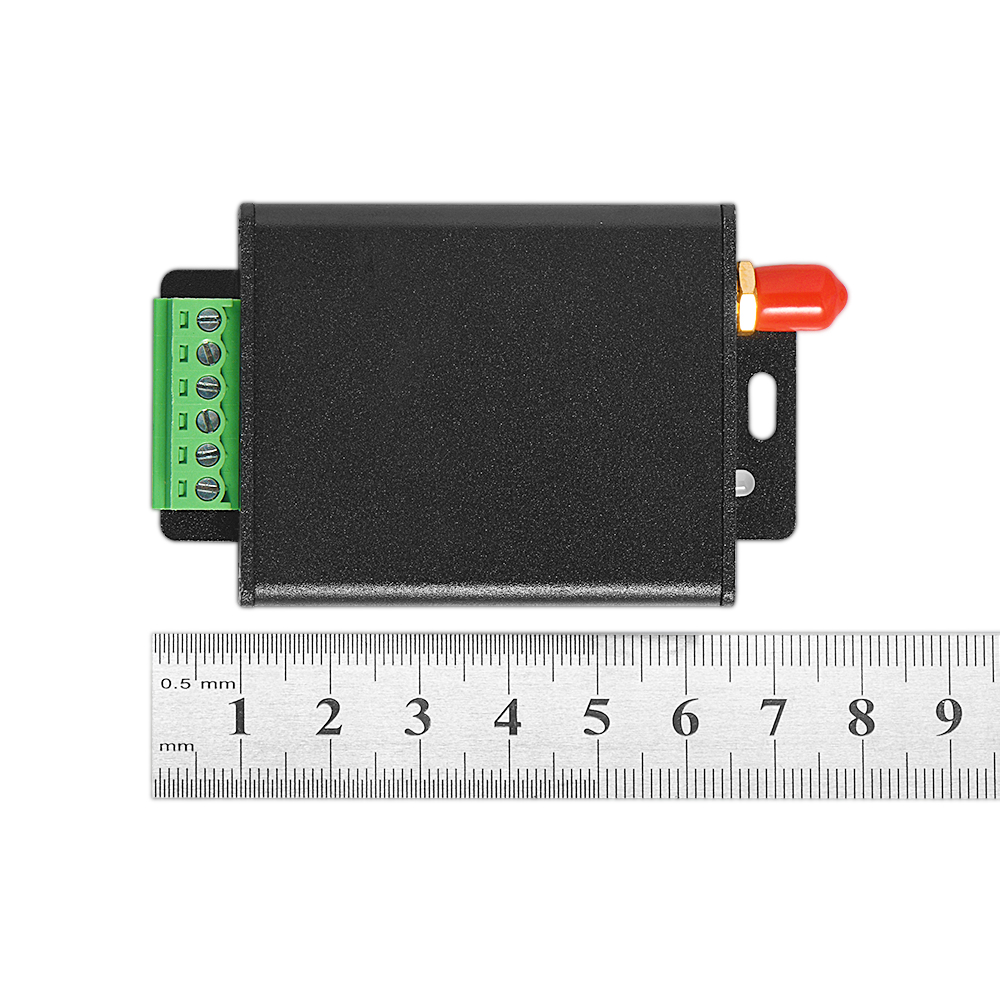

機械尺寸（單位：mm）

★注：模塊內部經過3.3V LDO穩壓。CS腳和SET腳控制是3.3V電平。TXD和RXD也是3.3V電平。

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3.3	5.0	6.5	V
工作溫度范圍	-40	25	+85	℃
電流消耗
接收電流		< 16		mA	@5V,TTL電平
發射電流		< 600		mA	@5V,TTL電平
休眠電流		< 250		uA	@5V,TTL 電平可定制 <5 uA 版本
射頻參數
頻率范圍（不同規格）	414.92	433.92	453.92	MHz	@433MHz
	470.92	489.92	509.92	MHz	@470MHz
	849.92	868.92	888.92	MHz	@868MHz
	895.92	914.92	934.92	MHz	@915MHz
調制速率	91	656	17353	bps	@LoRa
發射功率范圍	+ 24	> 29.5	+ 31	dBm	@5V,@433MHz / 490MHz
發射功率范圍	+ 21	> 27	+ 28.5	dBm	@5V,@868MHz / 915MHz
接收靈敏度		-139		dBm	@91bps

注：如需要更低的休眠功耗，可聯系我司更改為休眠電流為15uA版本

產品特點

AES128數據加密方式
無盲區無距離限制，單個模塊空曠傳輸距離8Km @低速率
工作頻段：433/470/868/915 MHz可選
同頻段下通訊信道40個
串口參數設置多樣化
工作電壓范圍：3.3 ~ 6.5 V
LBT（Listen Before Talk）功能可選
MESH模式下節點/路由/節點+路由可選
內置硬件復位保護電路
LORA調制模式,TTL,RS232,RS485電平
靈敏度: -139 dBm
最大輸出功率：500mW/1W （+30/+27dBm）
工作溫度范圍：-40 ~ +85 °C

應用領域

無線遙控
遠程抄表
工業數據采集
家庭自動化遙測
無線數據通信
門禁系統

LoRa無線數傳電臺LoRa6100DZ的典型應用電路

LoRa無線數傳電臺LoRa6100DZ的引腳

腳位編號	引腳定義	描述
1	VCC	接電源正極（典型值5V）
2	GND	接電源地
3	TXD/A	串口通訊數據發射
4	RXD/B	串口通訊數據接收
5	SET	配置參數使能（低電平使能參數配置，默認高電平輸出）
6	CS	模塊使能（低電平休眠，默認高電平輸出）

LoRa無線數傳電臺LoRa6100DZ的機械尺寸
