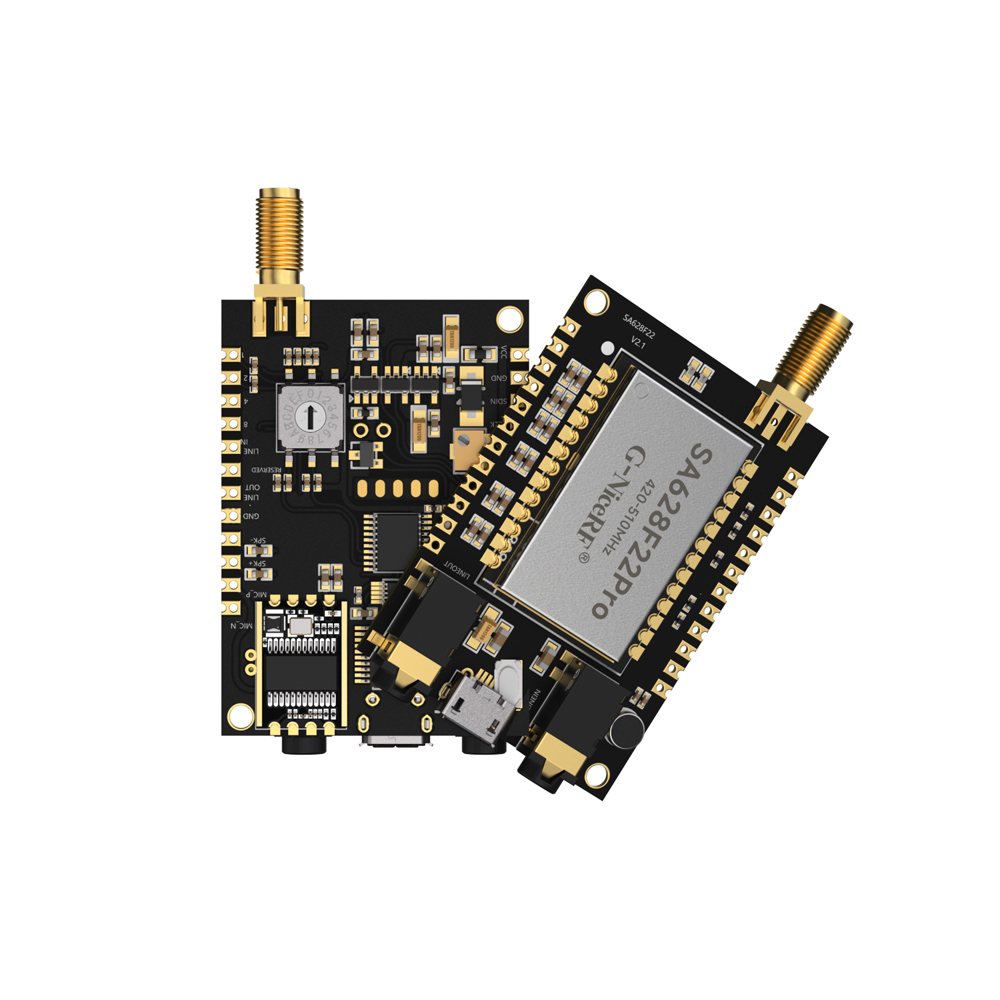

SA628F22Pro ：帶中繼全雙工數據通信對講機模塊近距離人聲識別近場降噪

SA628F22Pro是一款高性價比、高集成的全雙工無線數據語音一體通話模塊，SA628F22Pro是在SA628F22的上面增加了一個降噪模塊，其它功能一樣。通過串口可以直接進行數據的收發通訊，實現全雙工、帶中繼的的無線數傳功能。支持多路并發并收功能和Mesh自組網，同時支持空中升級或者串口升級。

支持80dB的噪聲抑制，在近場語音（人聲與麥克風距離小于10cm）效果最好，能抑止電子噪音，風噪，戶外海浪聲，汽車?yán)?，突發性干擾聲等。

SA628F22Pro嚴格使用無鉛工藝生產和測試，符合RoHS、Reach的標準。

聯系我們

規格書&附件下載

產品規格書：SA628F22Pro 支持Mesh自組網與并發 高集成全雙工無線數字音頻傳輸模塊V2.0.pdf

其它附件：SA6x8 Update Tool_V1.0.rar

PC軟件：SA618 SA628 series configuration tool_V1.1.rar

其它附件：SA618 SA628 PC操作指南V1.0.pdf

其它附件：SA628F22 OTA升級.mp4

其它附件：SA628F22 串口升級.mp4

性能參數

特點&應用

典型應用電路

模塊標識

腳位定義

機械尺寸

參數	測試條件	最小	典型	最大	單位
工作電壓范圍		3.5	4	5.5	V
工作溫度范圍		-30	25	70	℃
電流消耗
休眠電流			66		uA
接收電流	@SA628F22		53		mA
接收電流	@SA628F22Pro		76		mA
	@4V,8歐,2W音頻輸出		450		mA
發射電流（高功率）	4.2v,@22dBm		130		mA
射頻參數
工作頻率范圍	UHF	420		510	MHz
可定制頻率范圍		150		960	MHz
默認出貨頻率	UHF(間隔1MHz)	440.125		455.125	MHz
發射功率	出貨默認最大功率	0		22	dBm
二次諧波			-36		dBm
發射帶寬			500		KHz
接收靈敏度			-117		dBm
音頻參數
調制靈敏度			10	100	mV
接收信噪比			90		dB
頻率響應		60		3800	Hz
音頻輸出功率（line out)	負載16歐			40	mW
音頻輸出功率（SPK+,SPK-)	負載8歐			2000	mW
延時參數	2通道	80	100	120	ms
	3通道	120	160	180	ms
	4通道	160	200	240	ms
	6通道	240	300	360	ms
	8通道	320	400	480	ms

頻率范圍：UHF 420-510 MHz (可定制150-960 MHz)
USB串口通訊接口
PC軟件配置，簡易操作
8通道全雙工數據/語音通訊
支持回音消除功能
按鍵對講和VOX對講雙模式
OTA空中升級和串口升級
I2S數字音頻+模擬音頻
Line In+ Mic輸入
MESH組網、并發并收
開闊地傳輸距離約1-3公里
接收靈敏度高達 -117 dBm
超低功耗休眠模式
產品為近場降噪，人聲離麥克風＜10cm最好
周圍環境抑止強度＜80db
能抑止電子噪音，風噪，戶外海浪聲，汽車?yán)?，突發性干擾聲等

應用領域

消防應急通信
地鐵，隧道通信
騎行系統
高端全雙工對講機
會議電話系統
樓宇小區安防系統
特種場景的安保
耳麥?zhǔn)綄χv機
特殊工種作業對講
各種需要濾除背景噪音的場景

模塊應用電路

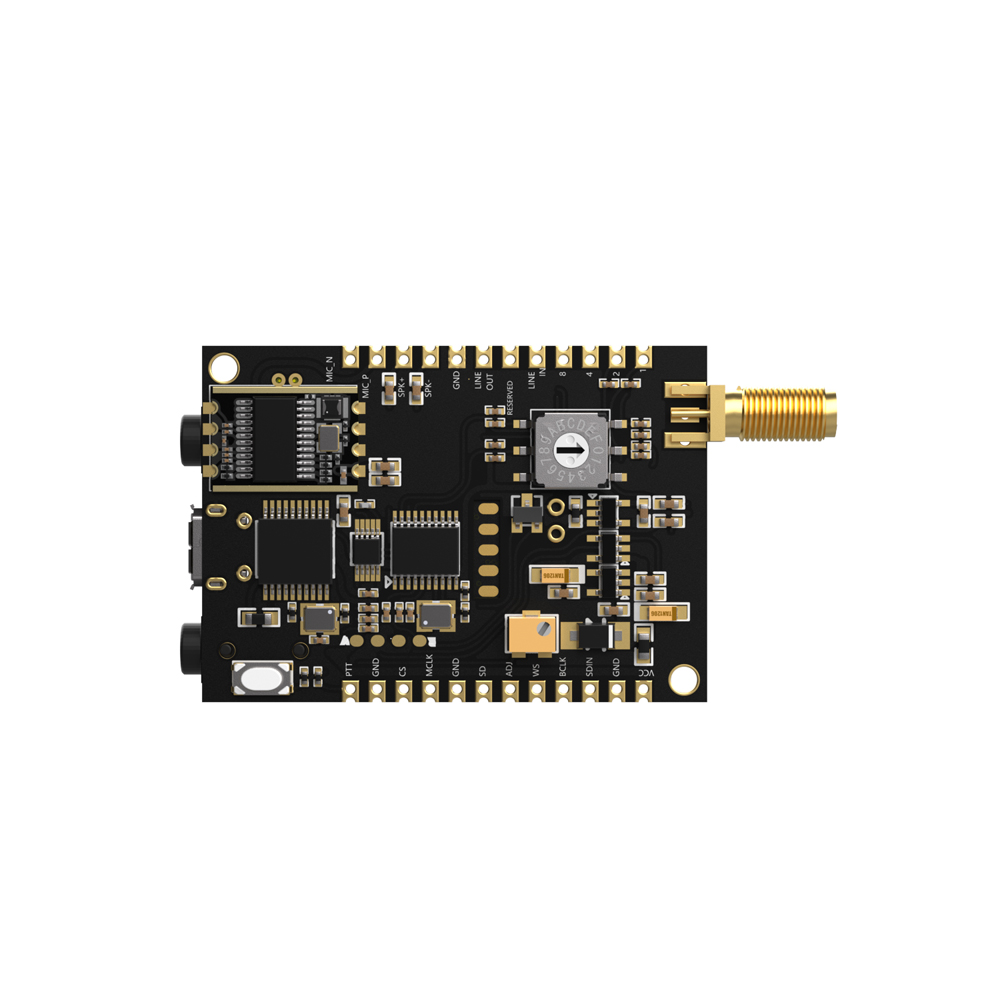

SA628F22Pro模塊標識

模塊引腳定義

腳位編號	引腳定義	描述
1	VCC	接電源正極.(3.3-5.5V)
2,8,11,17	GND	接電源負極
3	SDIN	外接I2S(0-3.3V)
4	BCLK	外接I2S(0-3.3V)
5	WS	外接I2S(0-3.3V)
6	VOL-ADJ	可外接50K的音量電位器
7	SD	外接I2S(0-3.3V)
9	MCLK	外接I2S(0-3.3V)
10	CS	模塊休眠腳，高電平工作，低電平休眠，有內部上拉，默認高電平。
12	PTT	發射控制腳，拉低發射。有內部上拉，默認高電平。
13	MIC_N	外接咪頭的負極
14	MIC_P	外接咪頭的正極
15	SPK+	外接8歐2W喇叭
16	SPK-	外接8歐2W喇叭
18	LINEOUT	可外接16歐的耳機
19	Reserved	模塊測試腳，用戶懸空不接
20	LINEIN	外接音頻輸入信號，最大1VRMS
21	8	頻率16通道8421編碼，第8位，默認高電平輸出
22	4	頻率16通道8421編碼，第4位，默認高電平輸出
23	2	頻率16通道8421編碼，第2位，默認高電平輸出
24	1	頻率16通道8421編碼，第1位，默認高電平輸出

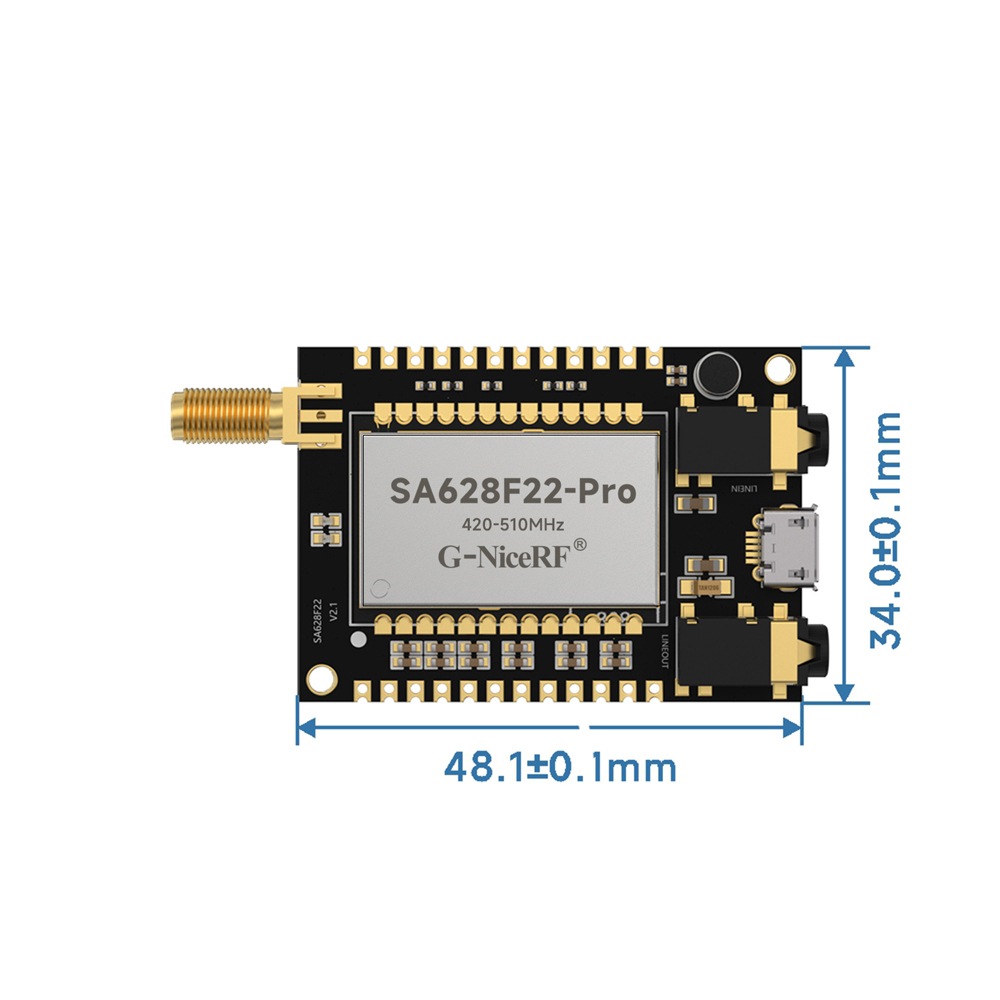

SA628F22Pro降噪模塊尺寸
