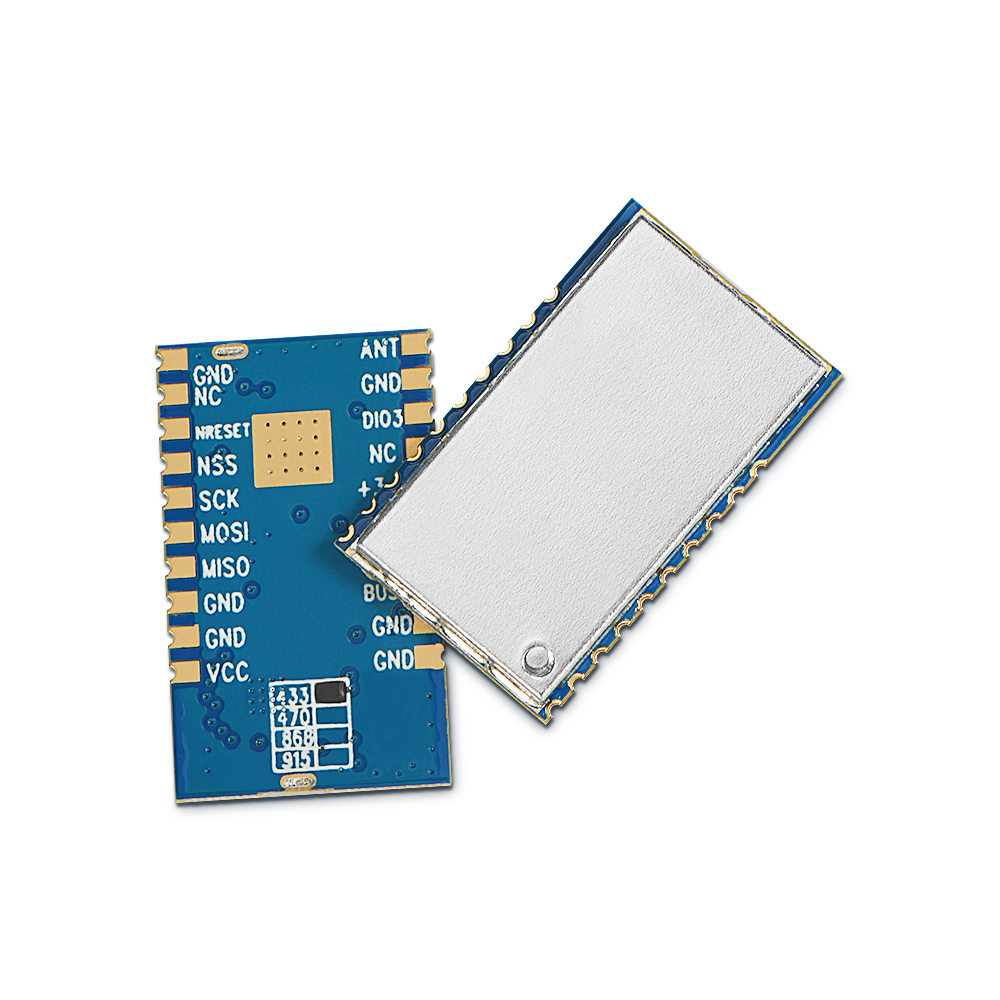

LoRa1268F30-Mini：SX1268lora模塊小體積1W大功率

LoRa1268F30-Mini是一款小體積、小電流、大功率的無線收發模塊，它內部集成了Semtech公司的SX1268芯片，外置LNA高效的接收靈敏度和超強的抗干擾性能，在高靈敏度LoRa的基礎上提高了4dBm，其通信距離以及接收靈敏度都遠超其他FSK和GFSK的方案。同時客戶還可以選擇增加帶通濾波器，進一步提高抗干擾能力。

LoRa1268F30-Mini的另一個特點是低電壓，無線模塊設計為30dBm@4V的輸出功率，接收電流小于11mA，靈敏度高達-148dBm，特別適合電池供電的場景，超遠距離也非常適合遠程工控方面的應用。

LoRa1268F30-Mini 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach 的標準。

聯系我們

規格書&附件下載

產品規格書：LoRa1268F30-Mini 1W、小體積、高靈敏度 LORA模塊V1.2.pdf

性能參數

內部框圖

引腳定義

機械尺寸（單位：mm）

特點&應用

參數	最小	典型	最大	單位	條件
運 行條件
工作電壓范圍	3	4	4.2	V	@VCC電壓
工作電壓范圍	1.8	3.3	3.5	V	@+3.3V
工作溫度范圍	-40	25	85	℃
電流消耗
接收電流		< 11		mA	@4V
發射電流		< 1000		mA	@4V 30dBm
體眠電流		< 2		uA
射頻參數
頻率范圍	410	433	450	MHz	接收不加濾波器
頻率范圍	428	433	439	MHz	加濾波器，提高抗干擾能力
調制速率	1.2		300	Kbps	@FSK
調制速率	0.018		62.5	Kbps	@LoRa
發射功率范圍	6		30	dBm	@4V
接收靈敏度		-122		dBm	@FSK data=1.2 Kbps Fdev=50 KHz
接收靈敏度		-136		dBm	@LoRa BW=125 KHz SF = 10 CR=4/5

內部框圖

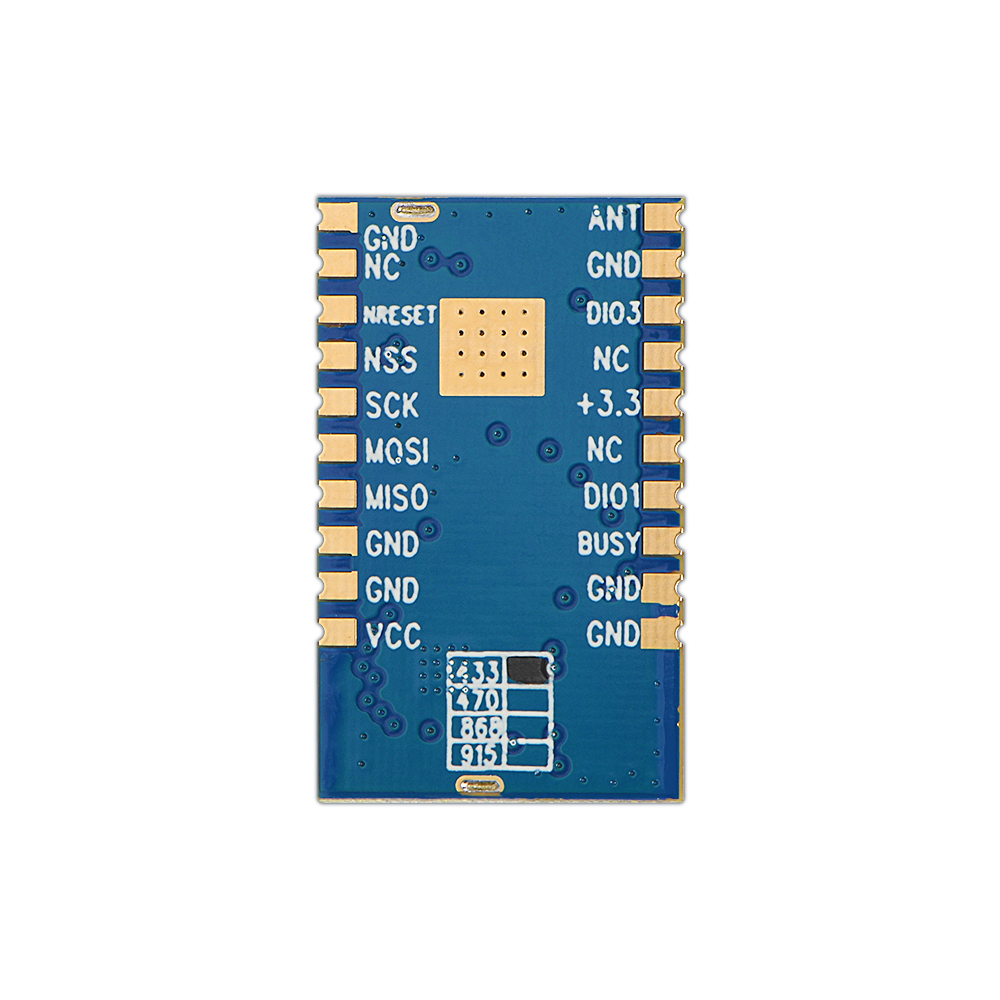

模塊引腳圖

腳位編號	引腳定義	I/O	電平標準	描述
1	ANT	O	-	接50歐的同軸天線
2、20	GND			接電源地
3	DIOD DIO3	I	3.3 0-3.3V	功放使能腳，高電平工作，低電平休眠
4、6、19	NC	-	-	懸空
5	+3.3V	O	+3.3V	內部RF芯片電壓輸入（1.8-3.5V)
7	DIO1	O	0-3.3V	數字IO，可自定義
8	BUSY	O	0-3.3V	用于狀態指示，具體看芯片資料。
9、10、12、13	GND			接電源地
11	VCC			功放電源正電壓輸入（3.7-4.2V)
14	MISO	O	0-3.3V	SPI數據輸出
15	MOSI	I	0-3.3V	SPI數據輸入
16	SCK	O	0-3.3V	SPI時鐘
17	NSS	I	0-3.3V	SPI片選輸入
18	NRESET	I	0-3.3V	復位觸發輸入

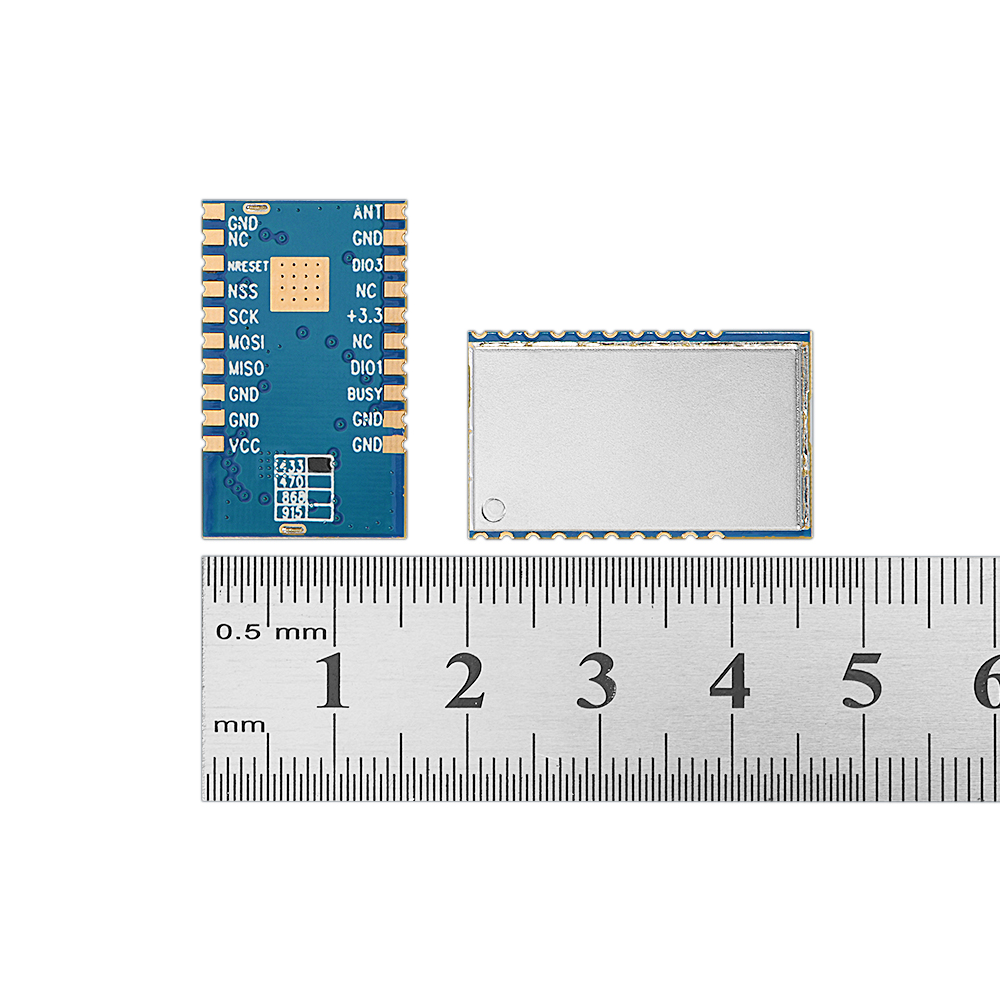

模塊尺寸

產品特點

體積:小
頻率范圍：410-450 MHz
接收電流 < 11 mA
靈敏度：-148dBm @LoRa
最大輸出功率：30dBm@4V
調制模式：LoRa、(G)FSK
數據傳輸率：6-300Kbps@FSK0.018-62.5Kbps @LoRa
256個字節FiFo

應用領域

工業抄表
停車場傳感器管理
工業自動化
農業傳感器
智慧城市
倉庫管理
路燈
物流管理
環境傳感器
健康產品
安防產品
遙控控制
