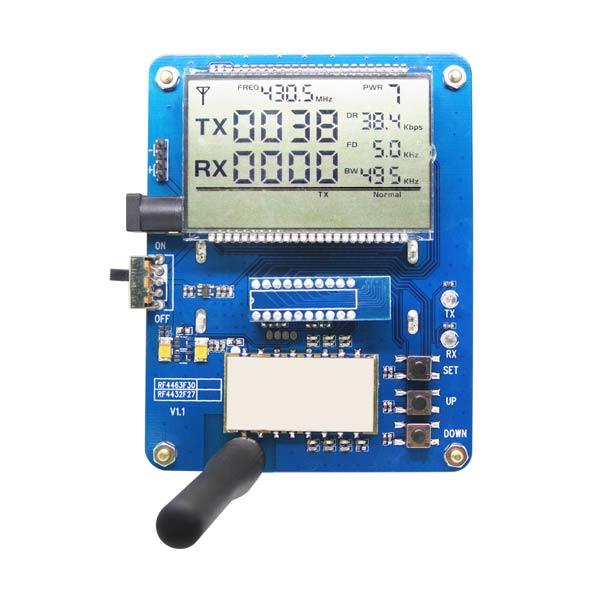

無線射頻模塊 RF4432F27 RF4463F30 DEMO功能演示板

DEMO板功能

1.可以設置無線模塊的頻率，速率，功率，頻偏，射頻等參數。

2.可以測試無線模塊的通訊距離，休眠電流，工作電流等參數。

3.配合我們的示例程序，可以很方便的觀察MCU與無線模塊的SPI通信，并可以用此開發板在沒有專業的射頻儀器下當做標準信號源，調試客戶的開發程序，能大大縮短軟件工程師的產品開發周期。

工作模式

1)正常發射模式：定時發送數據包(在設置模式下，暫不發送數據包);

2)正常接收模式：上電進入接收狀態，接收數據包，并將正確接收到的數據包再發出;

3)常發射模式：模塊處于常發狀態;

4)常接受模式：模塊處于常接收狀態(不轉發數據);

5)休眠模式：RF模塊處于standby狀態。

LCD顯示界面

按鍵操作

1)SET按鍵

按鍵進入設置模式，如設置最后一項參數，則按鍵跳出設置模式。

2)UP /Down按鍵

在設置模式下，按鍵修改相應的設置參數。

注：內部帶有FLASH，所有設置的參數掉電均可保存。
