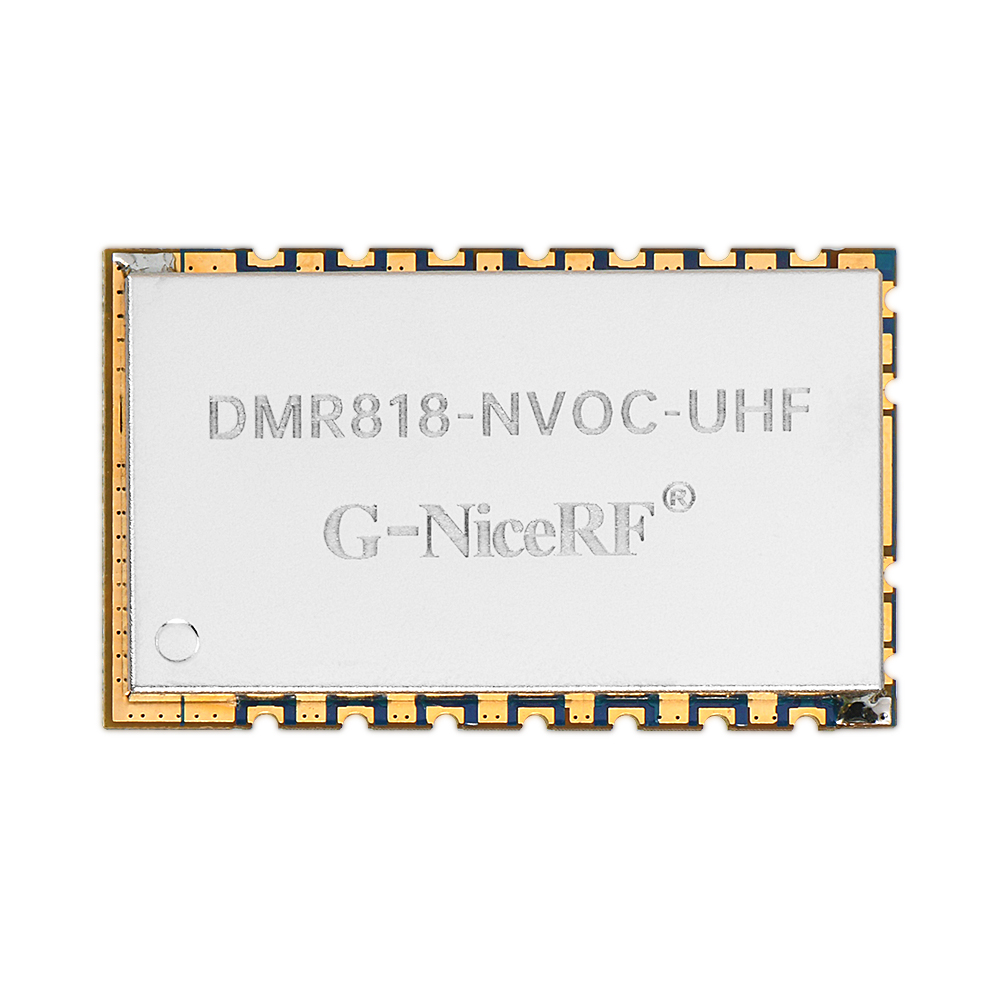

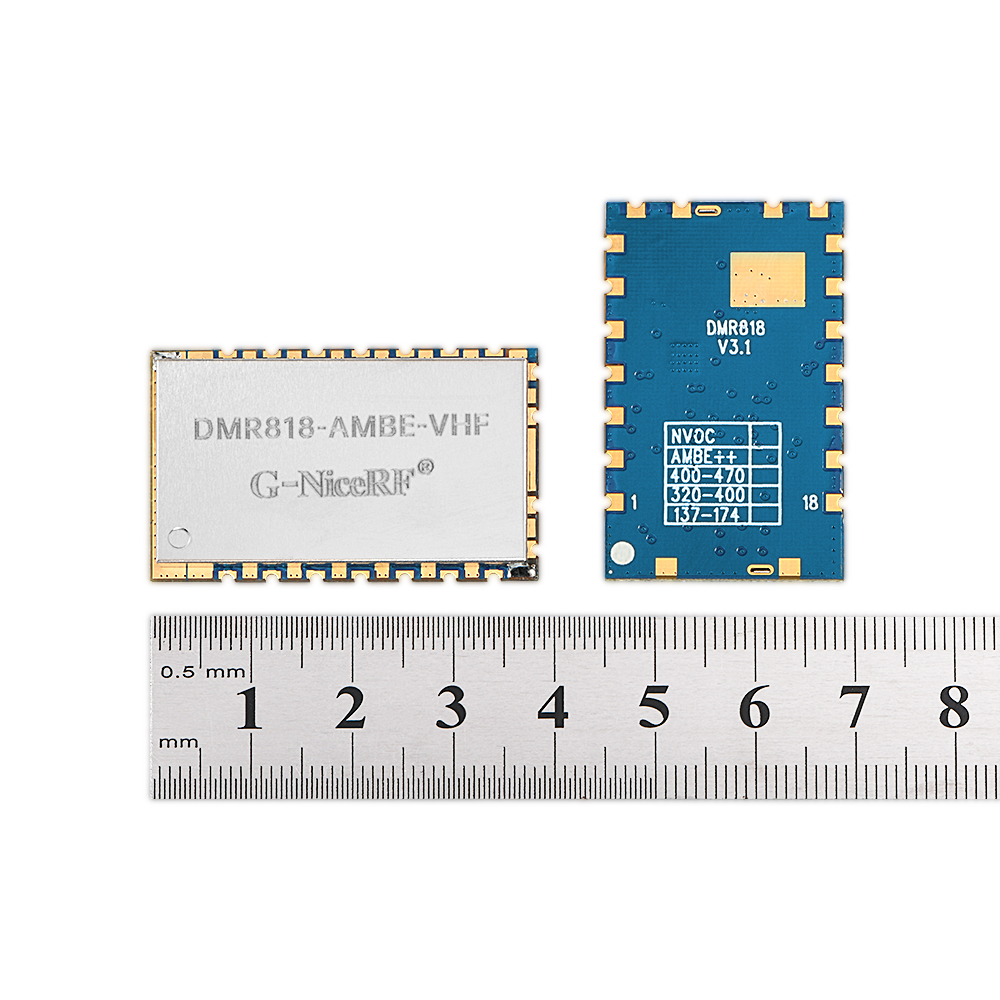

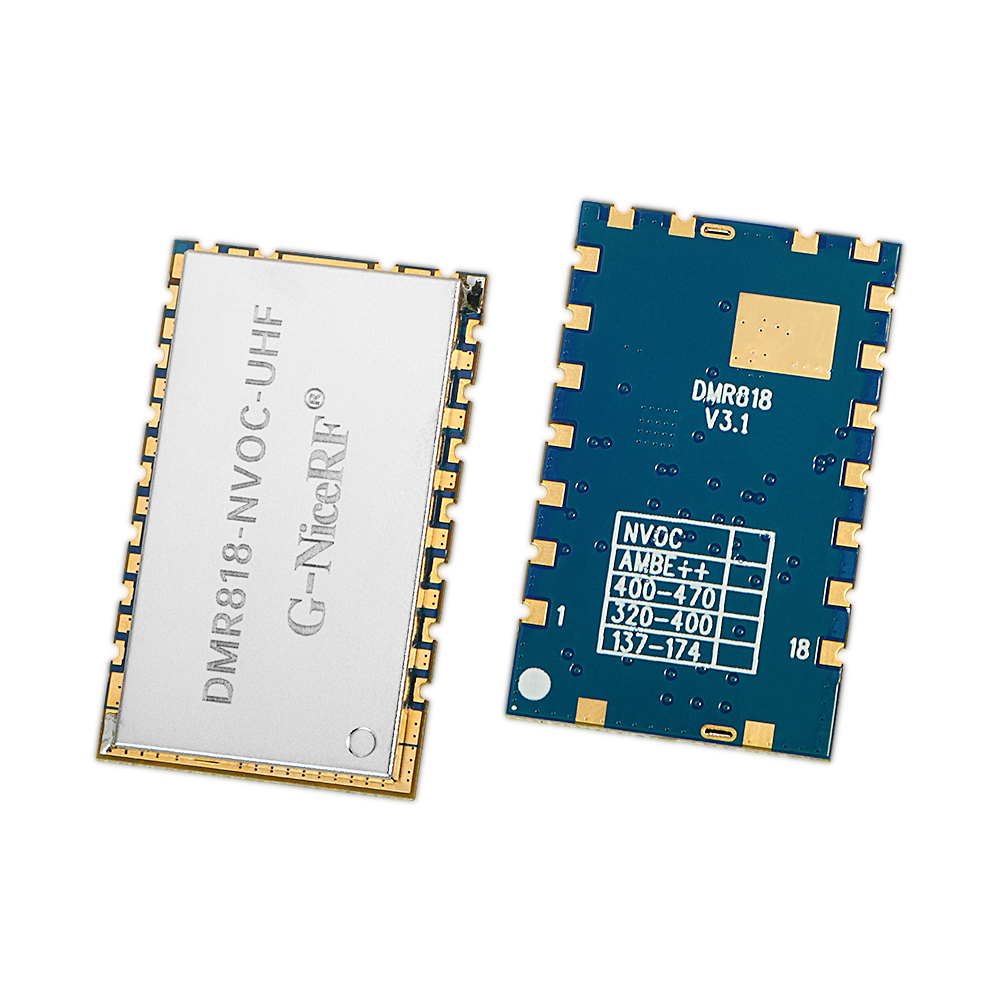

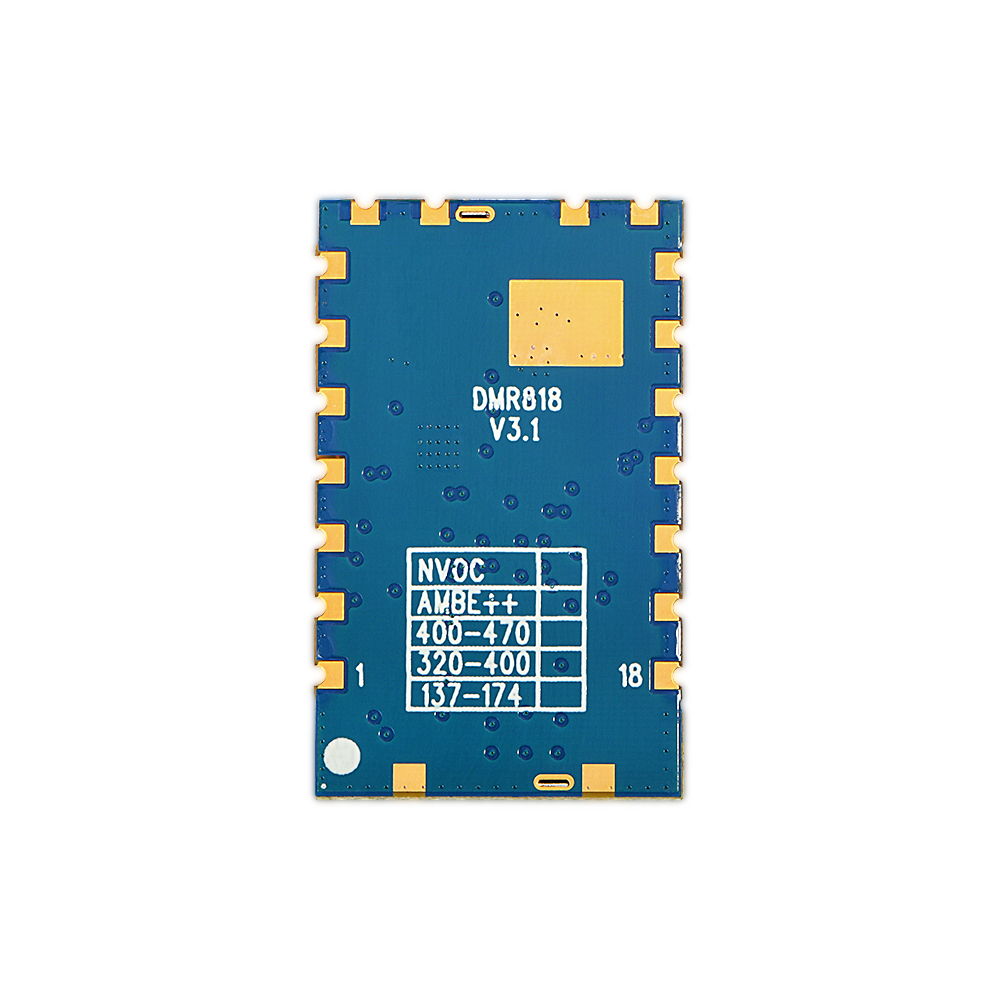

DMR818：2W遠距離數字對講機模塊內置微控制器射頻功放

DMR818是我司的一款2W遠距離數字對講機模塊，內置微控制器、數字對講芯片及射頻功放電路。這款模塊不僅可以和市場上通用的模擬制式對講機兼容，還帶有數字對講機的功能。模塊為客戶提供了標準化的串行接口，可通過串口指令簡單快捷地設置模塊的收發頻率和聯系人等參數。模塊的高集成性使用戶只需在此模塊上外接音頻功放、麥克風、喇叭等，即可作為一個小型的數字對講機來工作。DMR818 嚴格使用無鉛工藝生產和測試，符合 RoHS、Reach的標準。

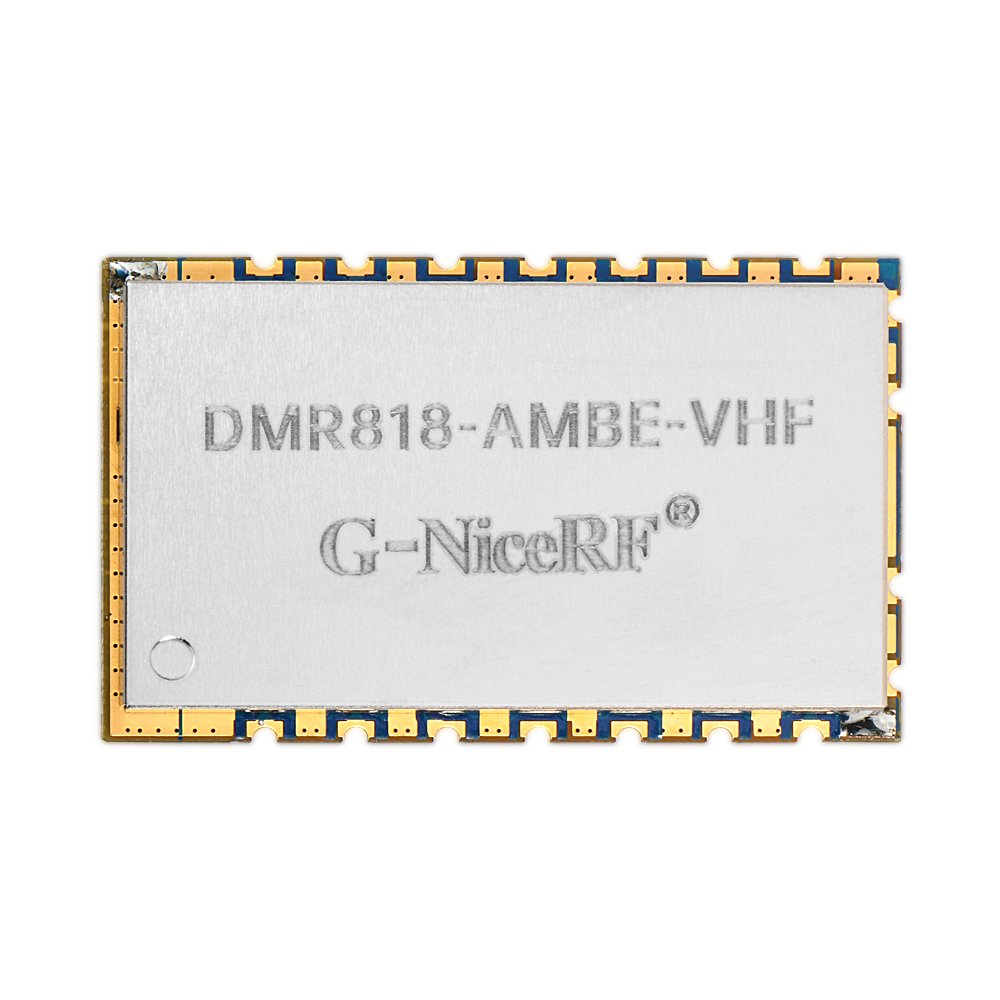

注：此模塊的聲碼器有兩個版本：DMR818-NVOC & DMR818-AMBE。

聯系我們

規格書&附件下載

產品規格書：DMR818數字對講機模塊V1.7.pdf

封裝尺寸：DMR818 package.rar

其它附件：DMR protocol.pdf

其它附件：DMR8X8_EN.rar

其它附件：DMR818S和DMR818對比.pdf

性能參數

特點&應用

典型應用電路

引腳定義

機械尺寸（單位：mm）

參數	測試條件	最小	典型		最大	單位
工作電壓范圍		3.0	4.0		5.0	V
工作溫度范圍		-20	25		60	℃
工作頻率范圍	@UHF	400			470	MHz
	@VHF	134			174	MHz
	@350	320			400	MHz
模塊啟動時間			100			ms
串口波特率			57600			bps
電流消耗
休眠電流			< 1			uA
接收電流			< 105			mA
發射電流（高功率）	@VCC=5.0V,2W		< 1.1			A
發射電流（高功率）	@VCC=4.0V		< 950			mA
發射電流（低功率）	@VCC=4.0V		< 500			mA
發 射參數
發射功率（高功率）	@VCC=4.0V		1.5			W
發射功率（低功率）			500			mW
鄰道功率	@12.5K offset		-62			dBm
麥克輸入電壓			0.1		1.6	Vpp
接收參數
接收靈敏度				-124			dBm
接收誤碼率（DMR制式）	@ -121dBm			1			%
音頻輸出幅度				1.6	3.0		V
音頻輸出阻抗				30			KOhm

產品特點

UHF 頻段：400~470 MHz
VHF 頻段：134~174MHz
350 頻段：320-400MHz
注：以上頻段三選一
開闊地傳輸距離為 5 公里
高功率 2W，低功率 0.5W
高接收靈敏度：-124dBm
-121dBm 下誤碼率：1%
發射接收頻率獨立
模擬帶寬 12.5 / 25 KHz，數字帶寬 6.25 KHz
數字對講/ 模擬對講支持短信發送功能
采用 1ppm TCXO 晶振，性能穩定
51 級 CTCSS 模擬亞音頻碼
166 級 CDCSS 數字亞音頻
9 級可調音量
內置 EEPROM，重要數據掉電保存

應用領域

數字對講機
無視數字對講系統
樓宇小區安防系統
音頻監聽系統

DMR 模式下數字對講支持以下功能：

發送確認/非確認短信通信，帶預設短信功能
語音加密功能，短信加密功能
支持全呼，組呼以及個呼功能
有呼叫提示，支持主被叫檢測
自帶緊急報警功能，遠程監聽功能
支持遙斃 / 激活功能
支持直通、中繼語音及短信應用

模擬對講支持以下功能：

CTCSS/CDCSS 亞音頻設置功能
靜噪等級可設置

數字對講機模塊DMR818的典型應用電路

數字對講機模塊DMR818的引腳定義

腳位編號	引腳定義	I/O	電平標準	描述
1	MIC_IN	I		咪頭信號輸入
2	UART-TX	O	0-3.3V	串口發送數據口
3	UART-RX	I	0-3.3V	串口接收數據口
4	SWCLK		0-3.3V	模塊燒錄腳
5	SWDIO		0-3.3V	模塊燒錄腳
6	ARM_RST		0-3.3V	模塊燒錄腳
7	ANT			射頻輸入/輸出腳（接50歐姆天線）
8、9、10	GND	-		地線
11	VCC	-	0-5V	電源正
12	EZP_CS		0-3.3V	模塊燒錄腳
13	CS	I	0-5V	模塊休眠使能腳，“0”為休眠，“1”為工作狀態
14	PTT	I	0-3.3V	發射/接收控制腳，“0”為發射；“1”為接收，默認接收模式(此腳不能拉低上電，必須上電復位完成后才能拉低）
15	+3.3V	-		3.3V電壓輸出腳，可外接50mA負載
16	LINE_OUT	O		音頻輸出
17	T/R	O	0-3.3V	模塊收發狀態指示腳，發射狀態下輸出高電平，接收狀態輸出低電平
18	SPKEN	O	0-3.3V	接收信號指示腳（可外接控制音頻功放），高電平有效，默認低電平
19、20	GND	-		地線
