選擇LLCC68芯片的LoRa模塊有哪些優勢

LLCC68是Semtech公司生產的全新一代LoRa射頻芯片，LLCC68在原有LoRa擴頻技術的基礎上更加深入，將LoRa射頻芯片高性能、低成本、穩定性強的特點再次放大化，有效幫助傳統小無線鏈接市場發展。

選擇LoRa Core LLCC68的優勢

• LLCC68 sub-GHz 無線電收發器是遠程無線應用的理想選擇。它專為延長電池壽命而設計，有效接收電流消耗僅為4.2mA。
• LLCC68可以通過高效集成功率放大器傳輸高達+22dBm的信號。
• LLCC68的LoRa模式支持更完善的性能和解決方案。
• 與傳統的小無線產品相比，LLCC68的FSK調制模式的靈敏度更高。
• LoRa Core LLCC68能夠滿足市場多種無線傳輸需求，其目標應用市場包括：現有FSK小無線市場；基于LoRa的智能家居應用；需要抗干擾、遠距離且實時性的工業控制場景；原有LoRa不需要超遠距離的場景。

思為無線：基于LoRa Core LLCC68設計的LoRa模塊：

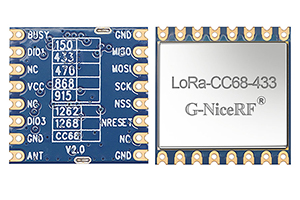

LoRa-CC68：

• 它是采用了Semtech公司的LLCC68芯片設計的前端LoRa模塊；
• 結合高精度晶振，超低接收電流和休眠電流,-129dBm的靈敏度；
• 內置64KHz 晶振，在低功耗的情況下可以定時喚醒單片機。此模塊天線開關由芯片內部集成控制，節約了外部MCU的資源；
• 小巧的體積搭配22dBm(160mW)的輸出功率，在物聯網和電池供電的應用場景有極大的優勢；
• LoRa-CC68-868和LoRa-CC68-868-TCXO都已獲得CE 認證，LoRa-CC68-915和LoRa-CC68-915-TCXO也獲得了FCC認證，客戶在做整機認證的時候可以引用我們的認證，從而極大地節省時間和降低費用。

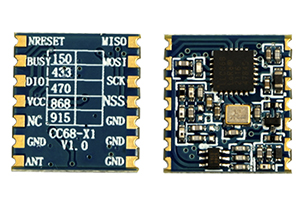

LoRa-CC68-X1：

• 它是我司推出的迷你體積、低成本LoRa模塊；
• 采用了Semtech公司的LLCC68芯片，具有功耗低、速度快、距離遠的優勢；
• LoRa-CC68-X1使用頻率范圍廣，滿足多種應用需要。迷你體積設計，對體積高要求應用方案有極大的優勢；
• 支持RSSI信號強度指示功能，可應用于評估信號質量、改善通信網絡、測距等多種操作。

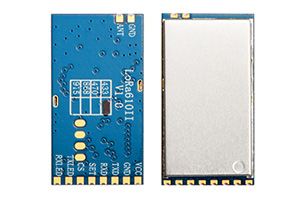

LoRa610II：

• 它是一款低電流的LoRa無線數傳模塊。該模塊采用Semtech公司LLCC68芯片方案，內置硬件防死機自復位電路，抵抗外部強干擾信號。
• LoRa610II模塊設計為160mW的輸出功率，嵌入式小體積的設計，在無線遠程傳輸控制等行業得以廣泛地應用。
• LoRa610II模塊支持AES128數據加密方式，LBT（Listen Before Talk）功能可選，MESH模式下節點/路由/節點+路由可選。

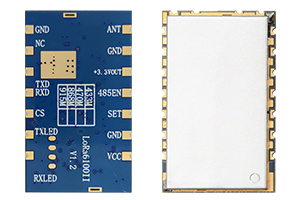

LoRa6100II：

• 它采用了Semtech公司的LLCC68芯片，內置硬件復位保護電路和過流過壓反接保護電路，抵抗外部強干擾信號；
• LoRa6100II模塊設計為低電壓，單節鋰電池供電下有1W的輸出功率，方便單節鋰電池的應用；
• 嵌入式小體積的設計，空曠傳輸距離可達到12Km，在無線遠程傳輸控制等行業得以廣泛地應用。

如何選擇LLCC68的LoRa模塊

型號	LoRa-CC68	LoRa-CC68-X1	LoRa610II	LoRa6100II
產品圖片
類型	LoRa模塊（SPI）	LoRa模塊（SPI）	LoRa數傳模塊（UART）	LoRa數傳模塊（UART）
認證	FCC、CE-RED	*	*	*
價格	正常價格	低成本	低成本	低成本
芯片	LLCC68
接口	SPI	SPI	TTL	TTL
工作頻率（MHz）	433/470 /868/915 （可定制150~960MHz）	433/470 /868/915 （可定制150~960MHz）	433/470 /868/915	433/470 /868/915
調制模式	LoRa、(G)FSK	LoRa、(G)FSK	LoRa	LoRa
接收靈敏度	-129dBm@LoRa	-129dBm@LoRa	-129dBm@1.3Kbps	-129dBm@1.3Kbps
晶振	10ppm工業晶振，0.5ppm TCXO溫補晶振	10ppm工業晶振	*	*
工作電壓范圍	1.8～3.7V			3.4～5.5V
工作溫度范圍	-40～+85 ℃
發射功率范圍	-15～+22dBm	-15～+22dBm	1～+22dBm	15～+33dBm
接收電流	<5mA@無源晶振		<8mA@TTL電平
	<6.5mA@TCXO晶振
發射電流	<110mA		<130mA	<1300mA
	<130mA
休眠電流	1.9uA@ OFF mode (SLEEP mode with cold start) All blocks off		<5uA	<240uA
	2.3uA@ SLEEP mode (SLEEP mode with warm start) Configuration retained
	2.9uA@ SLEEP mode (SLEEP mode with warm start) Configuration retained + RC64k
	0.56mA@ STDBY_RC mode， RC13M, XOSC OFF
	2.35mA@ STDBY_XOSC mode，XOSC ON
空曠傳輸距離	6km	6km	5km	12km
是否帶屏蔽罩	是	否	是	是
尺寸（長*寬*高）	16*16*2.1mm	12.5*13.78*1.8 mm	29.85*16.1*3mm	39.55*22.93*3.15 mm
