對講機模塊SA818在SA818-RTL-SDR NBFM 收發器的應用

SA818/RTL-SDR NBFM 收發器由RTL-SDR和對講機模塊SA818組成。RTL-SDR 是一種低成本的接收器解決方案，涵蓋 VHF / UHF 并使用 SDR（軟件定義無線電）技術。思為無線的對講機模塊SA818 可用于低成本的NBFM收發器解決方案。

功能：SA818/RTL-SDR NBFM 收發器是類似于由納米計算機或 SBC（單板計算機）管理的 SDR 的發送器/接收器。利用“遠程 SDR”應用程序，通過PC、平板電腦或智能手機上的網絡瀏覽器遠程查看和收聽。

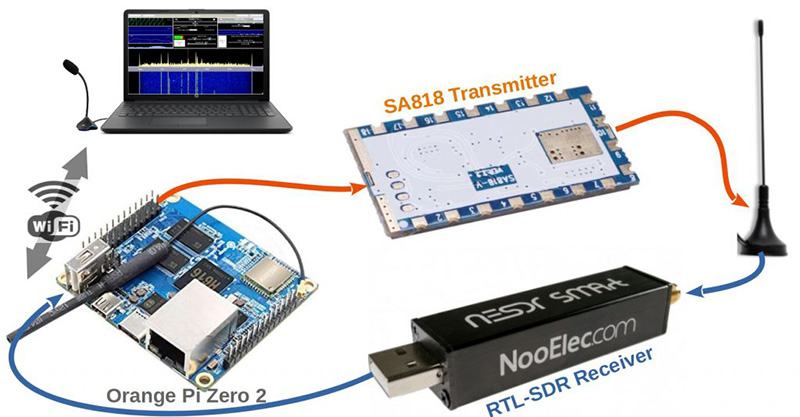

（SA818/RTL-SDR NBFM 收發器）

對講機模塊SA818在SA818/RTL-SDR NBFM 收發器的應用：

對于該項目，使用了我司SA818對講機模塊的發射部分。它有 2個版本，SA818-V覆蓋VHF，SA818-U覆蓋UHF。

SA818 連接到Orange Pi Zero 2，后者通過串行總線為其提供所需的工作頻率。Orange Pi Zero 的“線路輸出”模擬輸出通過一個 640 kΩ 電阻器和一個1μF電容器連接到SA818的微輸入，以將其與DC隔離。天線輸出連接到天線切換繼電器。SA818引腳5上的零用于控制其傳輸。

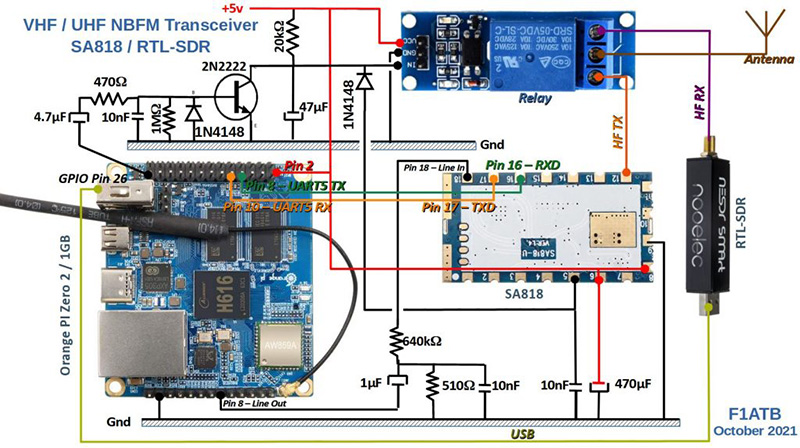

（Orange Pi Zero 2 – SA818電氣圖）

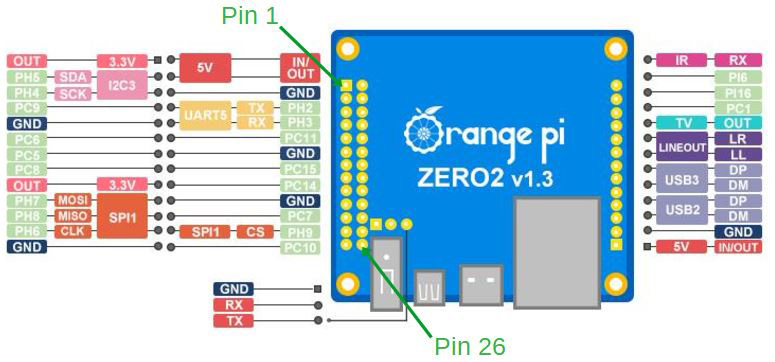

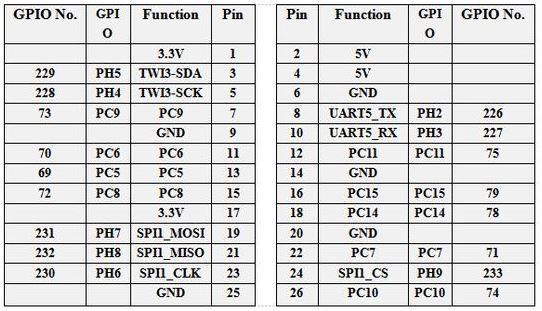

（Orange Pi Zero 2 的GPIO/引腳/功能）

選擇思為無線對講機模塊SA818的優勢：

1、內置高速微控制器、高性能射頻收發芯片及射頻功放，并提供標準串口可與模塊進行通訊，從而簡單快捷地設置對講機模塊的相關參數并對收發功能進行控制。

2、用戶只需在此款模塊上外接音頻功放、麥克風、喇叭，即可作為一個小型的對講機工作。

3、采用1ppm TCXO晶振，性能穩定。

4、簡化的接口和超小的體積，方便快捷地嵌入到各項手持設備中，有助于提高終端產品的綜合性能。

5、內置EEPROM，數據掉電保存。

6、高低功率可選（500mW-1W），發射接收頻率獨立。

注：文章的部分內容來源于F1ATB官網-作者：André，轉載鏈接：https://f1atb.fr/index.php/2021/10/22/sa818-rtl-sdr-2/。
