無線數傳模塊SV651連線配置參數的方法步驟

無線數傳模塊SV651提供標準的TTL/RS232/RS485三種電平接口方式，通過端子線與轉接板可與電腦連接使用，本文將介紹無線數傳模塊SV651如何連線進行配置參數的方法和步驟。

無線數傳模塊SV651 TTL接口連接線，配置參數方法步驟：

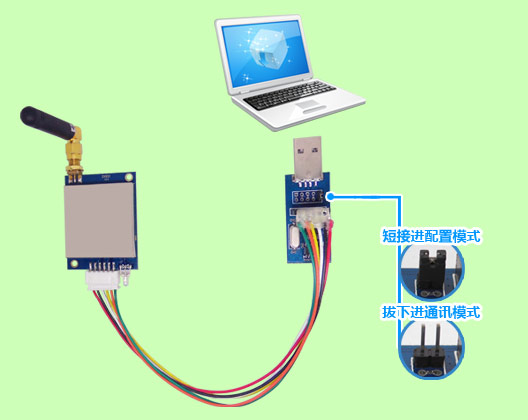

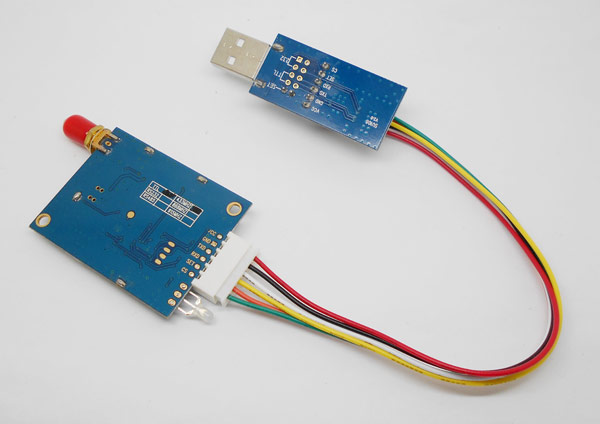

1、使用專用6PIN端子線連接SV651無線數傳模塊和對應接口的轉接板(注：TTL接口的模塊要配TTL接口的轉接板)

2、下載安裝好USB驅動程序和PC配置軟件，點擊以下鏈接下載相關軟件

USB驅動程序.rar

SV參數配置軟件.rar

3、將電平轉接板的USB頭插入電腦USB口鏈接PC端

4、此時模塊切換到配置模式(短路帽短接為配置模式，拔下短路帽為通訊方式)，雙色燈為常亮狀態

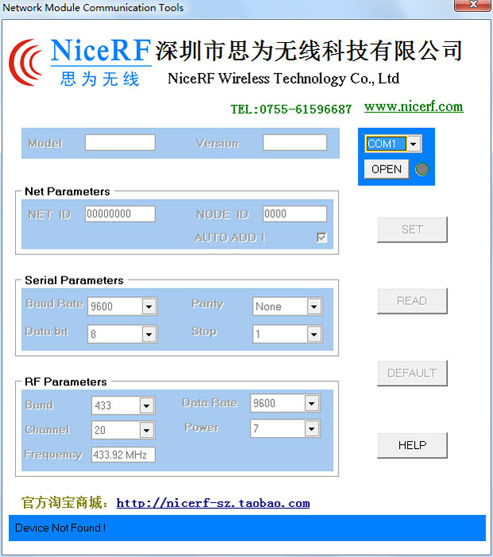

5、雙擊打開SV參數配置軟件后，PC界面如下圖：

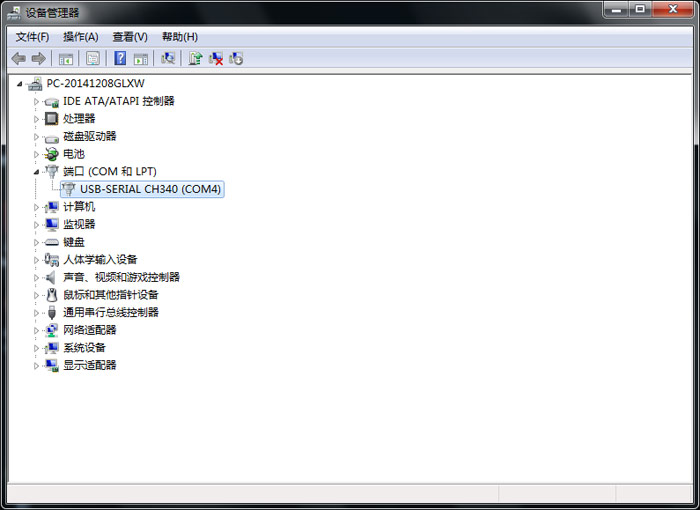

6、右擊電腦-設備管理器-端口(COM和LPT) 查看COM口，由下圖可知是COM4；

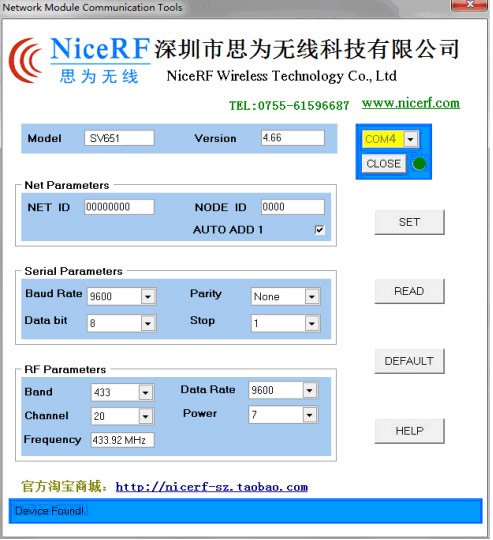

7、選擇COM4，點擊OPEN后， PC會讀取相連模塊的參數信息并在窗口中顯示出來對應的型號和版本信息，模塊成功連接后的PC界面如下圖：

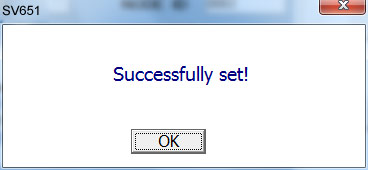

8、通過PC界面修改模塊的相關參數，如：工作頻段、收發信道，空中通信速率，發射功率;串口波特率、數據位、停止位、奇偶效驗位;NET ID，NODE ID等，點擊SET 按鈕對模塊進行設置，設置成功PC軟件會彈出OK的提示對話框。

以上就是無線數傳模塊SV651接線、配置參數的方法步驟，更多無線模塊配置參數的方法請進入思為無線官網http://njfzsm.cn查看。
