藍牙模塊BLE5101通訊距離測試

我司的BLE5101是一款小體積、低功耗、主從角色并存的藍牙模塊，那么這款產品的通訊距離有多遠呢？接下來由思為無線小編給大家演示實際測試流程。

測試工具：

2個藍牙模塊BLE5101， 燒錄測試程序進行自動收發，進行雙向通信。

3.3V的電池2個

（藍牙模塊BLE5101裸板接線背面圖）

（藍牙模塊BLE5101裸板接線正面圖）

藍牙默認連接參數設置：

mininum connection interval: 7.5ms

maxnum connection interval: 7.5ms

number of slave latency: 0

supervision timeout of the link: 5s

測試天氣：晴天  31℃

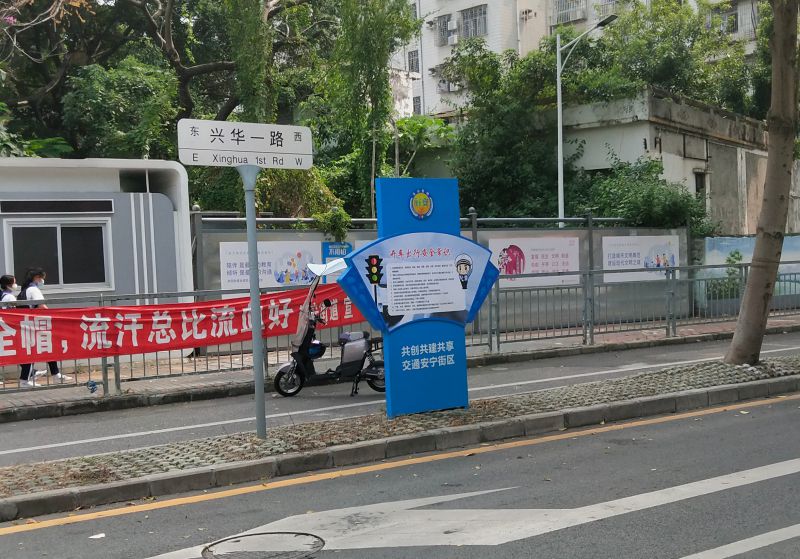

接下來進行測試，測試地點選取在興華一路的大道上，將藍牙模塊BLE5101①接通電源。

（板上焊接出來的綠燈是測試用的接收指示燈，接收到對端發送過來的數據時會閃爍一次）

①測試距離150m：2個藍牙模塊BLE5101相距150米，接通電源。觀察BLE5101①與BLE5101②的連接指示燈（圖中的藍燈）均亮起，說明兩個模塊已成功建立藍牙連接并能收發數據。

（150m測試：藍牙模塊BLE5101通訊狀態）

從上圖可以看出：兩個藍牙模塊BLE5101的連接指示燈都亮了，表示兩個藍牙模塊已連接并能收發數據，通訊距離150m測試成功。

②測試距離200m：觀察BLE5101①與BLE5101②的連接指示燈（圖中的藍燈）是否仍然保持亮起的狀態。

（200m測試：藍牙模塊BLE5101通訊狀態）

從上圖可以看出：BLE5101①與BLE5101②的的連接指示燈熄滅了，表示兩個藍牙模塊由于距離過遠，連接超時而斷開連接，通訊距離200m測試失敗。

以上就是藍牙模塊BLE5101通訊距離的測試過程分享。如果您對我司的藍牙模塊BLE5101感興趣，歡迎咨詢思為無線（聯系電話：0755-23080616）。
