無線模塊信道設置

最近有許多用戶向我司問無線模塊的信道怎么設置？針對這個問題，思為無線為大家提供無線模塊信道設置的方法，以LoRa6100pro無線模塊為信道設置對象，希望能幫助到大家。

1. 信道：RF 頻率

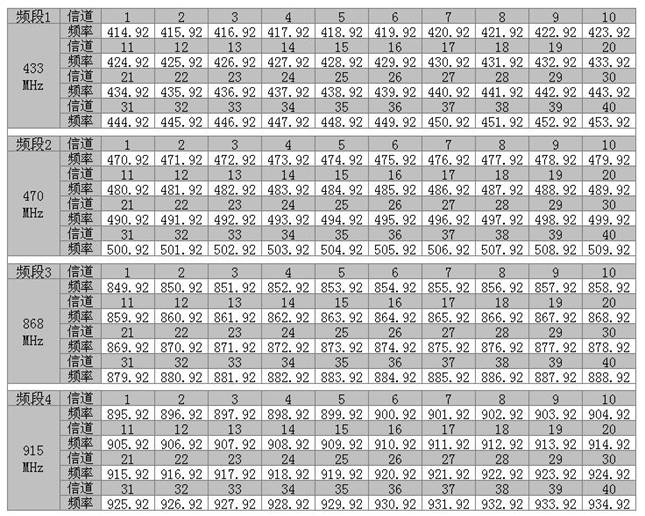

每個頻段有分為 40 個信道，相鄰信道之間相差 1MHz，具體對應頻率如下表所示：

2. 工作頻段：RF 頻率中心點

一共有 4 個工作頻段，如下表所示：

注：不同頻段的匹配網絡以及天線都不同，為了保證模塊的通信性能，不能隨意更改中心頻段。

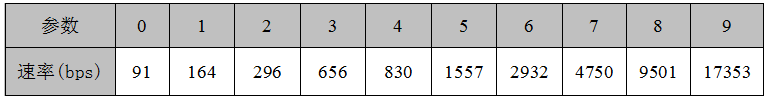

3. 無線傳輸速率：RF數據的傳輸速度

設置無線傳輸速率，[參數]占 1 字節 設置范圍：91 164 296  656 830  1557  2932  4750  9501 17353bps

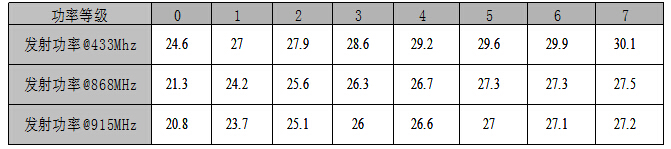

4. 發射功率：此參數會影響通訊距離（越高功率越大，模塊通信距離越遠）

設置發射功率，[參數]占 1 字節。 設置范圍:0-7級。 單位：dBm

5. 串口波特率

設置串口接口的傳輸速率，[參數]占 1 字節。 設置范圍:1200    2400    4800    9600    14400    19200    38400    57600    76800 115200 bps

6. 串口數據位

設置串口的數據位，[參數]占 1 字節。 設置范圍: 7位 8 位 9 位

7. 串口停止位

8. 串口校驗位

9. NET ID

設置 RF 數據包的網絡 ID ，[參數]為4 字節。 模塊的 NET ID 不一致，不能通訊。設置范圍：00 00 00 00~ FF FF FF FF

10. NODE ID

MESH模式下，要保證網絡中的每一個模塊NODE ID 都不一樣，否則不能通訊設置 RF 數據包的節點 ID ，[參數]為2 字節。設置范圍：00 00 ~ FF FF

11. 工作模式 : 正常工作模式或MESH組網模式，[參數]為1 字節。設置范圍：0001

注：MESH 組網功能關閉的模塊和 MESH組網功能打開的模塊不能通訊。為保證通訊，同一網絡中的 MESH組網功能配置應一致。

12. 模式選擇：設置在 MESH 模式下的工作模式，該選項只在MESH 組網功能打開時有效。

   [參數]為1 字節。設置范圍：0~2

13. 加密選擇：設置是否開啟 AES 加密，[參數]為1 字節。設置范圍：00 01

14. 密鑰：設置無線數據加密密鑰，[參數]為16 字節。

設置范圍：0 ~ FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF FF

默認出廠值：000102030405060708090A0B0C0D0E0

Ø  指令[04]

當模塊切換到配置狀態下， RF 會實時偵測周邊的場強信號， 用戶可以通過串口發送相應的指令來獲取模塊當前的即時場強值。

讀取指令為： AA FA 04

返回值為： 實時信號強度—\\r\（字符形式顯示，范圍 000~255）

例如：“-032\\r\”， 說明當前的信號強度值為 -32dBm。

Ø  指令[05]

讀模塊當前設置的 LBT 參數，其后不帶[參數]

配置指令為：AA FA 05

返回值為：LBT 使能\\r\

例如： 返回 01 0D 0A ,說明空閑檢測使能開啟

Ø  指令[06]

參數設置命令，所帶[參數]為 1 字節，參數為：空閑檢測使能

配置指令為：AA FA 06 XX

返回指令：“OK\\r\”或"ERROR\\r\"

例如： 開啟 LBT 使能，應 16 進制發送：AAFA 06 01
