SX1262無線模塊DEMO板教程

一、SX1262演示板功能介紹

1、演示板簡介

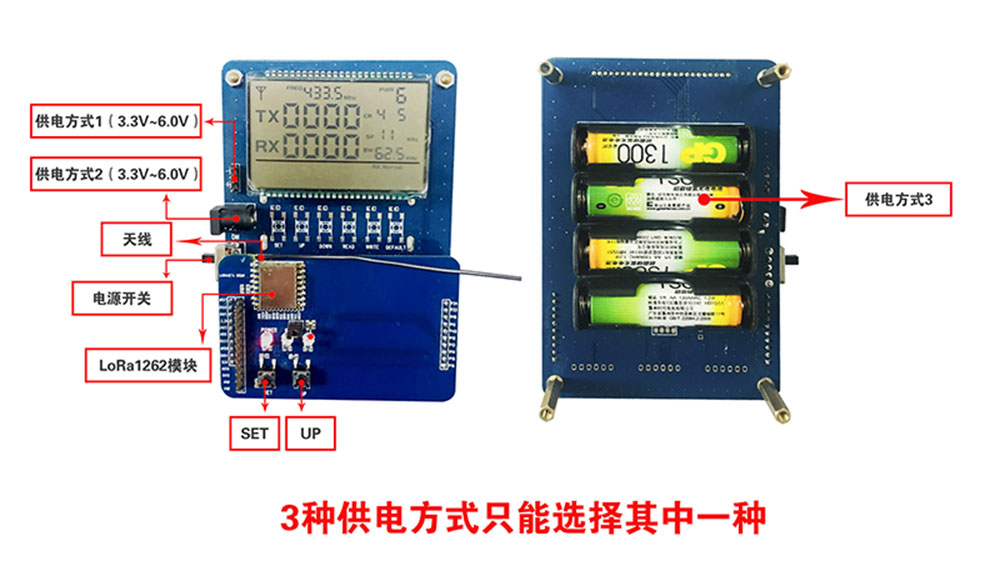

SX1262的LoRa無線模塊是我司的熱銷產品，其核心芯片采用了Semtech公司的SX1262射頻芯片，LoRa1262無線模塊天線開關由芯片內部集成控制，節約了外部MCU的資源，工作頻段為：433/470/868/915 MHz。下面是我們的Demo板的介紹：

2、功能說明

SX1262無線模塊的演示板在配合我們的示例程序，可以很方便的觀察MCU與無線模塊的SPI通信，并可以用此開發板在沒有專業的射頻儀器下當做標準信號源，調試客戶的開發程序，能大大縮短軟件工程師的產品開發周期。演示板中可以設置無線模塊的頻段、功率、帶寬、速率等參數。

3、按鍵功能

演示板上有兩個按鍵，分別為：SET鍵，UP鍵。

4、操作方法

正常供電，撥動電源開關，測距演示板LCD屏幕會出現主界面，主界面中顯示TX、RX、FREQ、PWR、CR、SF、BW等參數。其中TX、RX代表的是LoRa1262無線模塊通信是發射數據包、接收數據包，是無法設置修改的。FREQ 、PWR、CR、SF、BW分別為頻段、功率、編碼率、傳播因素和帶寬。設置方法如下：SET鍵選擇需要修改參數，如修改功率，SET鍵選擇PWR，up鍵可調整功率大小，功率選擇范圍為：0-9，調整參數確定按SET鍵，將會跳到下一個需要修改參數，同時功率參數修改完成。(注：內部帶有FLASH，所有設置的參數掉電均可保存。)

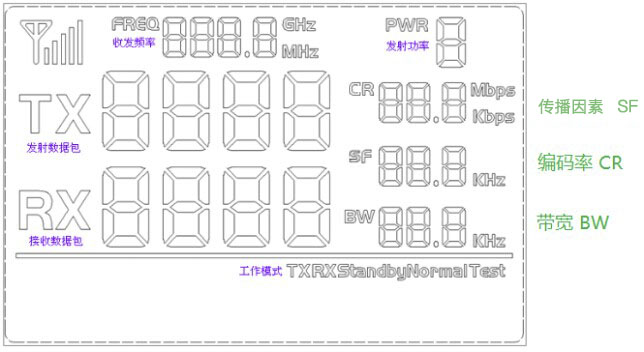

(SX1262演示板 LCD界面解析圖)

在主界面最下方的是工作模式，工作模式分為五種，RX- Normal、TX-Normal、TX-test、RX-test和standby。其中RX- Normal、TX-Normal分別是接收模式和發射模式，TX-Normal、TX-test、RX-test是測試模式，standby 為休眠模式。修改操作方式為：SET鍵進入工作模式，UP鍵選擇工作模式，最后按SET鍵確認工作模式。如不需要修改工作模式，按SET鍵跳過。

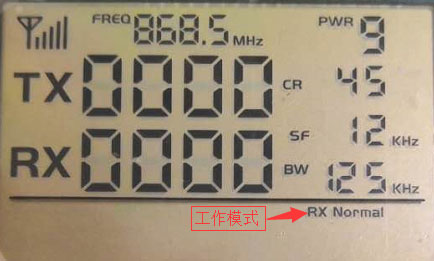

（主界面工作模式位置圖）

二、SX1262無線模塊演示板通訊測試方法

1、準備兩臺SX1262的演示板

2、將兩臺SX1262的演示板參數設置成一樣。

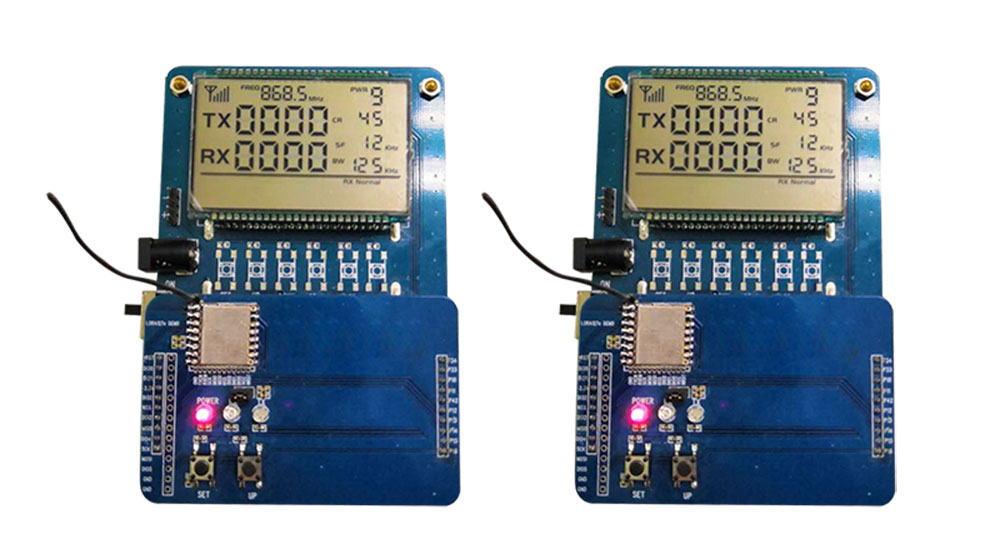

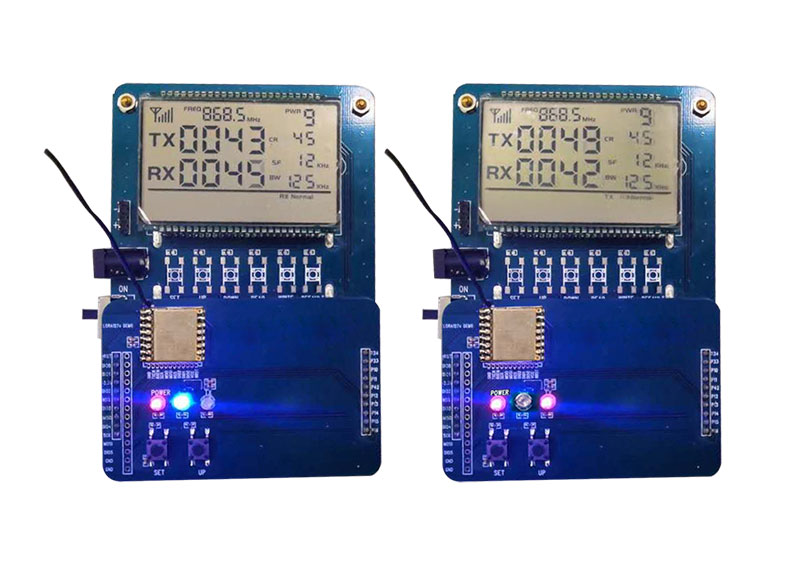

3、將一臺SX1262的演示板工作模式設置成：RX- Normal，另外一臺工作模式設置成：TX-Normal。此時觀察LCD屏幕上的TX與RX，出現數字不斷增加，測通訊成功。（指示燈紅色代表發射成功一次，指示燈藍色代表接收成功一次）如圖：
