SX1280無線模塊測距演示板功能教程

LoRa1280系列的無線模塊是我司的主打產品系列，其核心芯片采用了Semtech公司的SX1280射頻芯片，使用的是LoRa調制方式，工作在2.4GHz的頻段，并帶有測距功能。擁有較好的接收靈敏度和抗干擾能力。下面是我們的Demo板介紹。

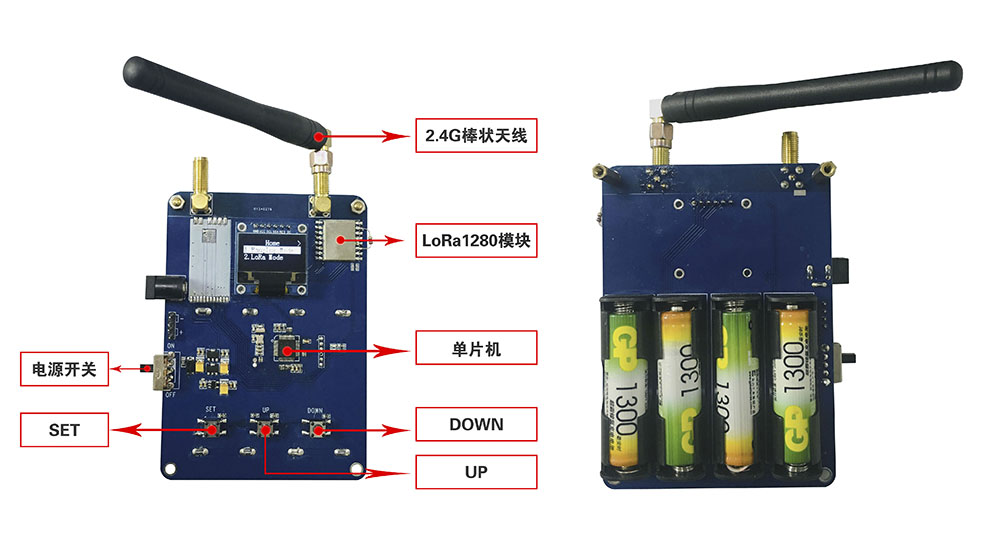

（SX1280測距演示板）

PS：SX1280測距演示板除了5號電池供電外，也可以在正面供電。三種方式只可以選擇一種。（如果同時一起供電，會燒壞測距演示板）

1. 功能說明

SX1280無線模塊測距演示板主要實現了SX1280的測距演示功能和LoRa模式下的收發雙向通信。以及兩種模式下的參數修改。

2. 按鍵功能

演示板上有三個按鍵，分別為SET鍵、UP鍵、DOWN鍵；功能如下：

操作方法：正常供電，撥動電源開關，打開電源，測距演示板LCD屏幕會出現主界面，主界面有兩大分類：  Ranging Mode和LoRa Mode，選擇進入某個選項可短按SET鍵，返回長按SET即可。上下移動光標短按up鍵和短按DOWN鍵即可。RangingMode界面又分為三大選項：Ranging Master，Ranging Slave和Setting。LoRa Mode界面分為兩大選項：Communication和Setting。下文會介紹每個選項的功能和操作方式。

3. 界面說明

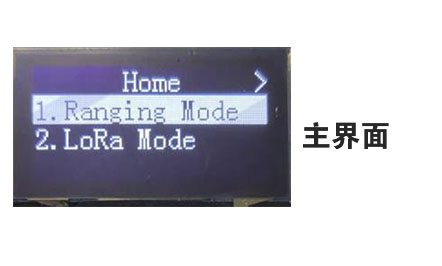

3.1 主界面

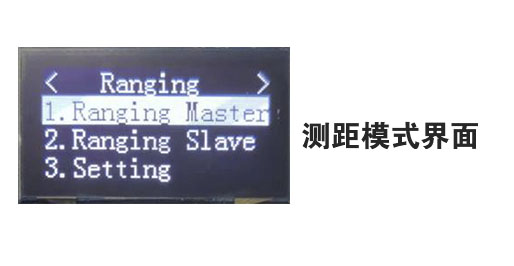

3.2 從主界面選擇Ranging mode 短按SET鍵進入測距模式界面, SET鍵長按可從測距模式界面回到主界面

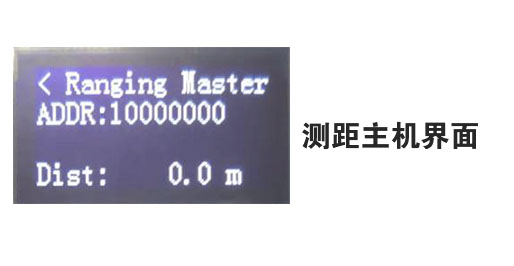

3.2.1 從測距模式界面選擇Ranging Master短按SET鍵進入測距主機界面，SET鍵長按可從測距主機界面返回到測距模式界面。測距時主機進入此界面，可以顯示距離；

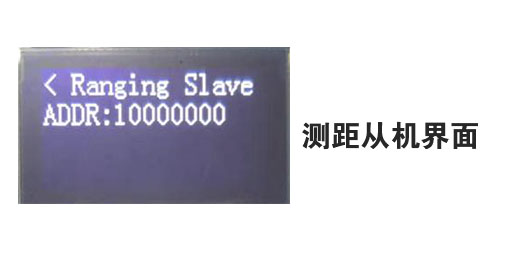

3.2.2 從測距模式界面選擇RangingSlave短按SET鍵測距進入從機界面，SET鍵長按可從測距從機界面回到測距模式界面。測距時從機進入此界面；

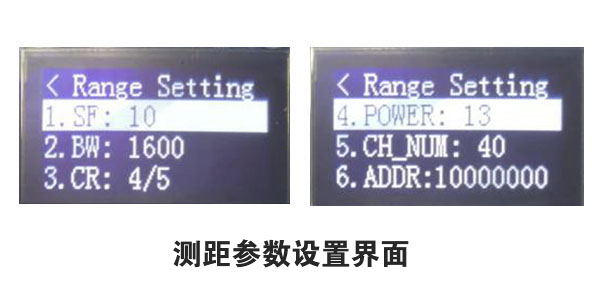

3.2.3 從測距模式界面選擇 Setting短按SET鍵測距進入測距參數設置界面Set。測距參數設置界面有兩頁，按UP，Down鍵選擇要設置的參數，短按SET鍵開始修改，按Up或者DOWN鍵修改設定的參數，最后再短按SET鍵即可完成修改。

1. SF：傳播因素
2. BW：帶寬
3. CR：編碼率
4. POWER：功率
5. CH_NUM：頻道號碼
6. ADDR：地址

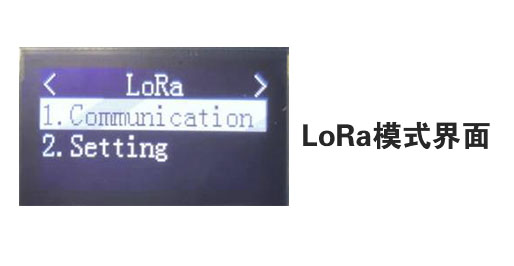

3.3 從主界面選擇LoRa mode 短按SET鍵進入LoRa模式界面, SET鍵長按可從LoRa模式界面回到主界面。

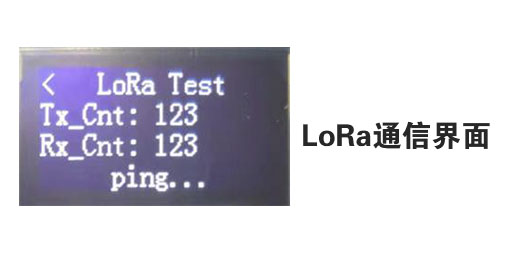

3.3.1 從LoRa模式界面選擇Communication短按SET鍵進入LoRa通信界面，SET鍵長按可從LoRa通信界面回到LoRa模式界面。LoRa收發通信顯示時進入此界面，不用設置主從，模塊會自動切換；

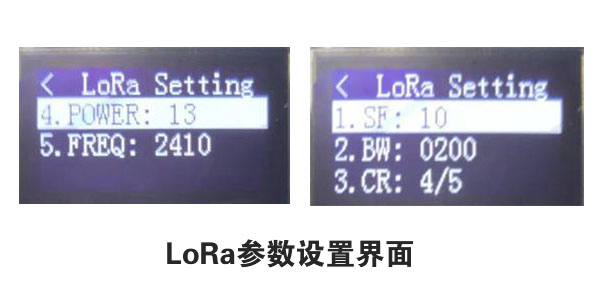

3.3.2 從LoRa模式界面選擇Setting短按SET鍵進入LoRa參數設置界面，SET鍵長按可從LoRa參數設置界面回到LoRa模式界面。LoRa參數設置界面有兩頁，跳轉到下一頁需按DOWN鍵短按，跳轉回上一頁需UP鍵短按。設置參數方法如下：移動光標到需要修改參數的選項，短按SET鍵選擇，短按up鍵和DOWN鍵修改設定的參數，最后再短按SET鍵即可完成修改。

1. SF：傳播因素
2. BW：帶寬
3. CR：編碼率
4. POWER：頻道號碼
5. FREQ：頻率

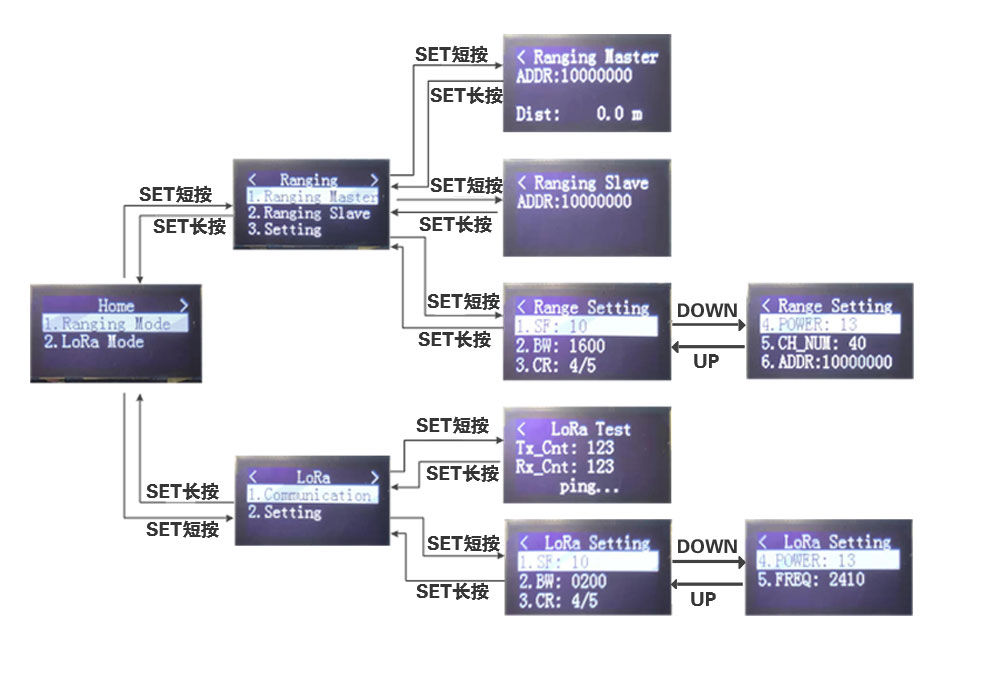

3.4 界面關系圖

SX1280測距演示板通訊測試及測距操作方法

測距操作：

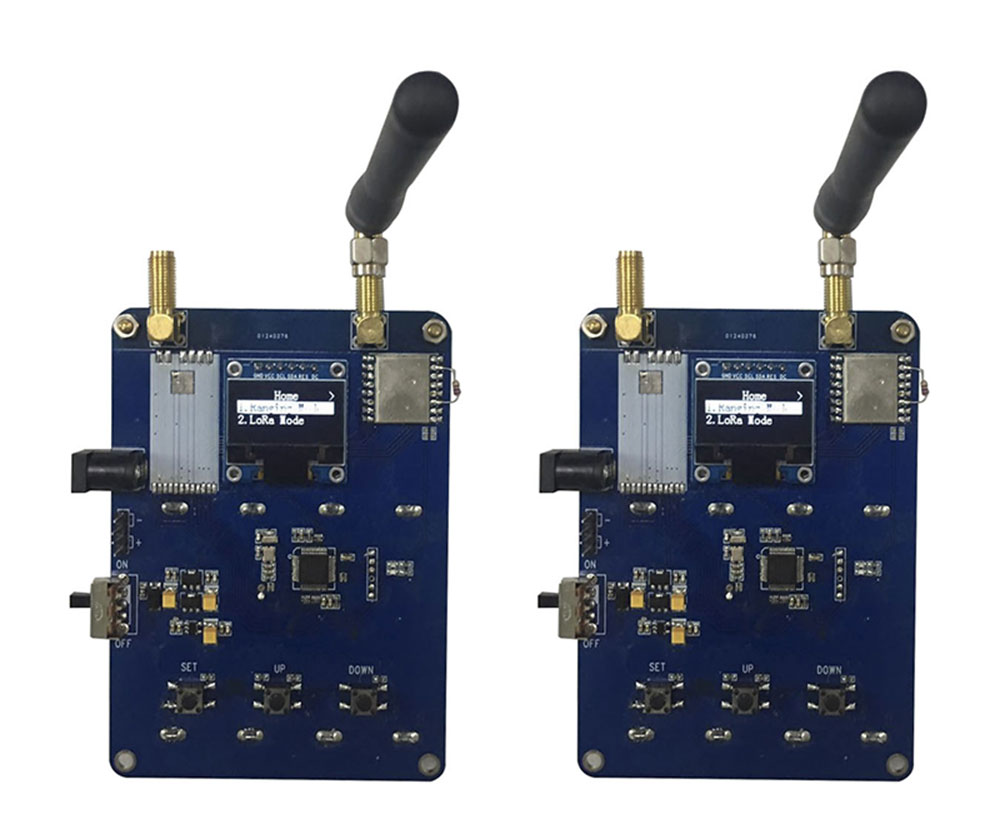

準備兩塊SX1280的測距演示板，選擇Ranging mode測距模式界面。（將測距參數設置成一樣，否則無法正常的通訊）

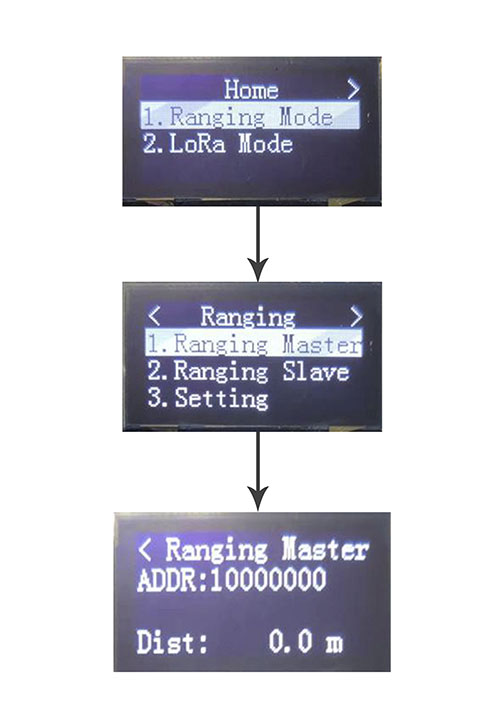

1. 選擇一臺設置為測距主機：主界面—測距模式界面—測距主機界面。

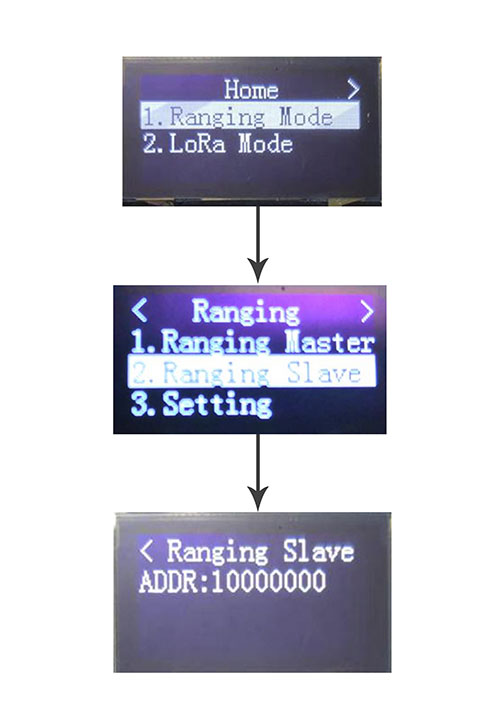

2. 另外一臺設為測距從機：主界面—測距模式界面—測距從機機界面。

此時觀察指示燈狀態；指示燈閃爍藍色為無線模塊通訊正常，測距成功；紅色則無線模塊通訊不上，測距失敗。測距顯示的距離在測距主機的屏幕上顯示，如圖：

通訊測試：

準備兩塊SX1280的測距演示板，選擇LoRa mode模式界面（將LoRa模式的參數設置成一樣，否則無法通訊）

1. 同時選擇進入LoRa通信界面。

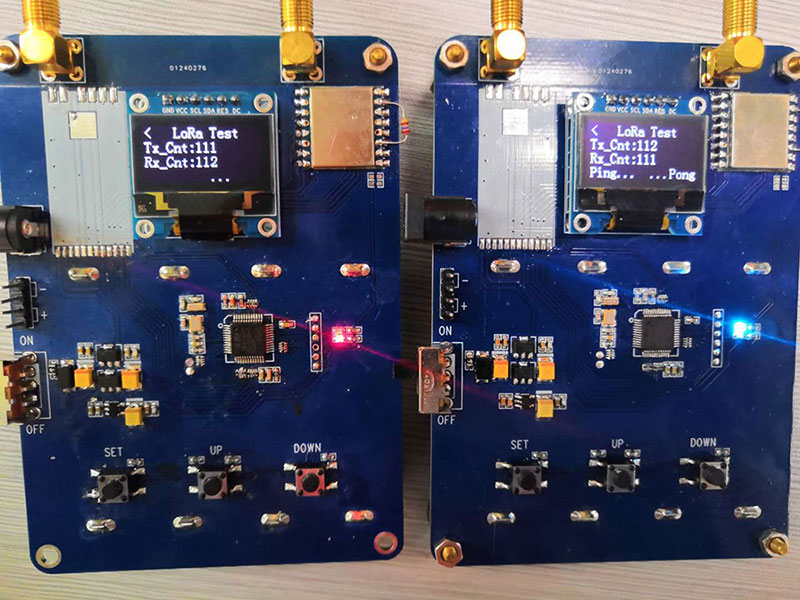

2. LoRa通信界面的屏幕上顯示：Tx_Cnt和Rx_CNT的數字不斷增加（指示燈紅色代表發射成功一次，指示燈藍色代表接收成功一次）。如圖：
