無線模塊如何安裝？

無線模塊是將設備與設備之間連接的工具，它可以使我們的工作、生活變得更加的便捷。有很多人購買無線模塊回去之后，卻發現無法使用成功，這是什么原因呢？其實，很多用戶是無線模塊和設備之間安裝的不對，導致無法使用。所以，無線模塊如何安裝才能正常使用呢？請聽思為無線詳細道來。

以我司SV系列的無線模塊舉例：

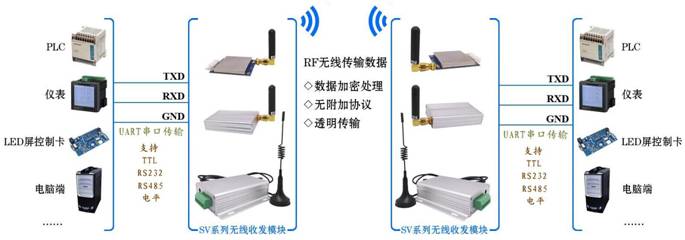

（SV系列無線模塊應用圖）

無線模塊安裝過程最重要一點就是要清楚無線模塊每個腳位定義是什么，這樣才能正確的安裝在設備上。

無線模塊常用的四個腳位分為：GND（接地腳位）、TX（發射腳）、RX（接收腳）、VCC（電源腳）。

其中GND接地腳是無線模塊中最重要的一個腳位，它必須和設備的數字地線相連；每個廠家的無線模塊的TX、RX腳的接線方式可能不同，有些廠家是TX、RX對位接線，而我司的TX、RX則需要交叉接線；VCC腳是電源腳，一般小功率的無線模塊可以直接通過設備接線方式供電，我司SV系列的模塊一般是需要獨立電源進行供電。SET和CS腳位分別是配置參數使能腳和模塊使能腳（用于休眠模式）。

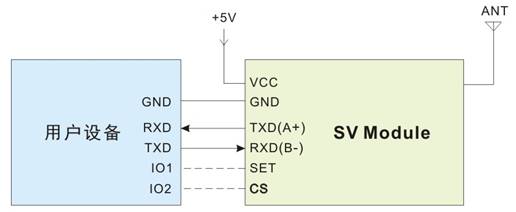

具體接線方式請看下圖：

今天無線模塊如何進行安裝的教程就到這里結束了。如果您還有說明不明白的地方，歡迎來電咨詢我們。
